PZT 极化方向怎么设计？第 2 课：电极布局与振动模式

为什么 PZT 极化方向是结构设计的核心参数

PZT 极化方向是压电陶瓷结构设计中必须确认的基础信息。对于定制 PZT 圆片、圆环、板、管或异形件来说，形状和尺寸只能描述几何边界，不能说明元件主要沿哪个方向产生压电响应。

同一种 PZT 材料，如果极化方向、电极布局和结构模式不同，最终输出方向、谐振行为、测试方式和装配方式都可能不同。因此，在结构设计和定制询价中，极化方向应与尺寸、公差、电极和目标振动模式一起确认。

极化方向决定主要压电响应方向

PZT 压电陶瓷经过极化处理后，材料会沿特定方向形成主要压电响应。这个方向会影响 d33、d31、d15 等参数在实际结构中的作用。

例如，厚度方向极化的圆片，通常更适合讨论厚度方向响应；如果结构主要依靠横向应变或弯曲变形，则 d31 和结构边界条件可能更重要。也就是说，材料参数必须放在极化方向和结构模式中理解。

只提供尺寸，不说明极化方向，设计信息是不完整的

在定制 PZT 元件时，如果只提供直径、厚度、内径、外径或长度等尺寸，供应商通常无法准确判断元件是否能实现目标驱动方向或振动模式。

例如，一个 PZT 圆片可以用于传感、驱动、雾化或超声应用，但这些应用对极化方向、电极位置和频率模式的要求可能不同。一个 PZT 圆环可以用于螺栓夹紧换能器，也可以用于其他环形结构；如果不说明极化和电极，结构判断很容易出现偏差。

极化方向影响制造、测试和装配

极化方向不仅影响性能，也影响制造流程、测试方法和装配设计。电极面如何设置、正负极如何标注、焊接位置如何安排、是否需要边缘绝缘，以及测试时应测哪个方向的响应，都与极化设计有关。

对于非标准结构、分区电极、管状件或异形件，极化方向和电极布局尤其需要提前确认，否则可能出现样品无法按预期驱动、无法准确测试，或装配后电极短路等问题。

什么是 PZT 极化方向

用工程语言理解，PZT 极化方向是指压电陶瓷在极化工艺中形成主要压电响应的方向。极化通常通过在陶瓷电极之间施加强电场，使材料内部电畴沿特定方向取向。

PI 的技术资料中也说明，3 轴，也就是 direction of polarization，是在极化过程中通过两个电极之间施加强电场建立的。

极化方向和电极面不是同一个概念

电极用于施加电场和连接电路，极化方向通常与极化时的电场方向有关。在许多常规 PZT 圆片或板状结构中，电极位于上下表面，极化方向也沿厚度方向，因此两者看起来很容易混在一起。

但在设计沟通中，不能简单把“有电极的面”当作完整的极化说明。对于管状 PZT、分区电极、局部电极或异形件，电极区域、极化方向、正负极和有效工作区域都需要明确标注。

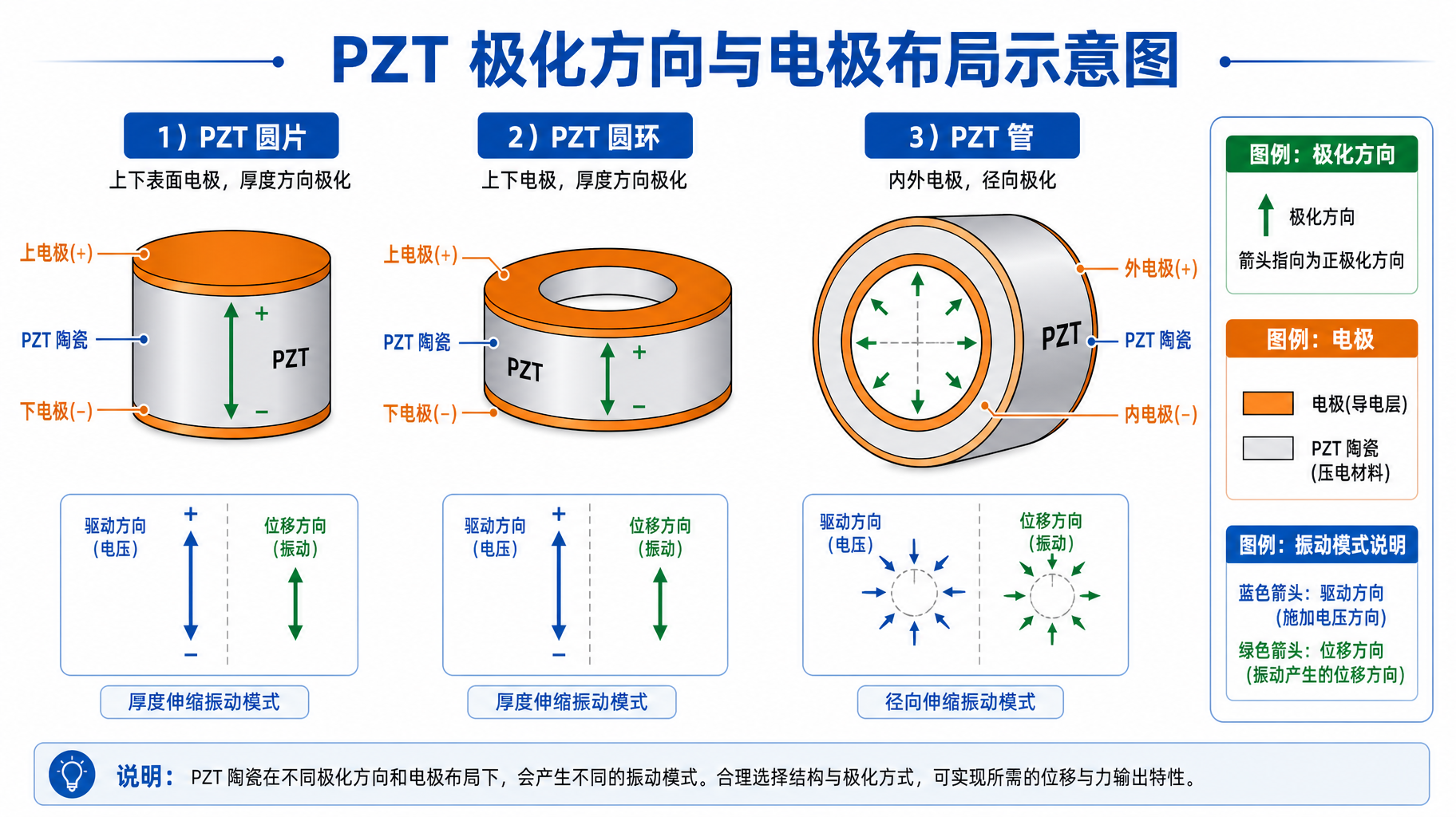

常见极化方向类型

PZT 定制结构中常见的极化方向包括厚度方向极化、径向极化、轴向极化、长度方向极化，以及剪切相关极化。不同极化方式对应不同结构、运动方向和电极设计。

在实际询价中，不需要把所有理论细节都展开，但应清楚说明元件希望沿哪个方向产生位移、接收信号或参与振动。如果不确定具体名称，可以用草图和箭头标出预期运动方向。

PZT 圆片的常见极化方式

PZT 圆片是常见的压电陶瓷结构之一，常用于传感、驱动、雾化、蜂鸣器和部分超声应用。对于圆片结构，厚度方向极化是最常见的设计方式。

厚度方向极化是常见方案

常规 PZT 圆片通常在上下两个圆形表面设置电极，并沿厚度方向极化。这样设计便于施加电场，也便于测试电容量、d33、频率和阻抗等参数。

这种结构适合许多厚度振动、传感、驱动和低到中等功率应用。但具体是否合适，还要看圆片直径、厚度、频率、材料、边界条件和装配方式。

圆片的极化方向和振动模式要区分

厚度方向极化并不意味着圆片只会发生厚度模式振动。圆片也可能出现径向模式、弯曲模式或复合振动行为。实际工作模式与直径、厚度比例、电极覆盖方式、装配边界和驱动频率有关。

因此，设计圆片时应同时说明极化方向和目标振动模式。如果项目只要求“某个直径和厚度的 PZT disc”，但没有说明应用和频率，供应商很难判断是否符合目标性能。

圆片图纸中应标注哪些信息

PZT 圆片图纸中建议标注直径、厚度、尺寸公差、电极面、极化方向、正负极、是否需要边缘绝缘、焊接点位置和目标频率。

如果圆片将用于贴合、夹持或金属结构装配，还应说明装配方式和有效工作区域。对于雾化、超声或传感应用，还应区分陶瓷本体频率和装配后的系统工作频率。

PZT 圆环的常见极化方式

PZT 圆环常用于功率超声、螺栓夹紧换能器、堆叠结构和其他需要中心孔的压电结构。相比圆片，圆环设计需要额外考虑内径、外径、中心孔、电极边界和装配干涉。

圆环常见于厚度方向或轴向相关极化设计

许多 PZT 圆环采用上下表面电极，并沿厚度方向极化。这类结构常用于堆叠或夹紧结构中，通过电场驱动陶瓷产生轴向相关的响应。

但具体设计仍取决于应用方式。对于某些特殊结构，圆环的极化方向、电极区域和振动模式需要根据目标运动方向单独确认。

圆环设计要同时考虑内径、外径和电极区域

PZT 圆环的内径、外径、厚度、电极覆盖区域、边缘绝缘、平面度和平行度都会影响装配和性能。中心孔区域通常需要特别注意电极边界和绝缘距离，避免与金属螺栓或装配件发生短路。

如果圆环用于多片堆叠，还应确认电极连接方式、极化方向是否一致、是否需要交替叠片，以及接触面是否满足装配要求。

预紧装配会影响圆环的实际工作状态

用于螺栓夹紧换能器时，PZT 圆环并不是自由状态工作。预紧力、金属端块、接触面质量、叠片方式和绝缘片都会影响实际频率、阻抗和输出。

因此，圆环的极化方向和电极设计应与装配结构一起考虑，而不是只按陶瓷本体尺寸单独确定。

PZT 管的极化方向与内外电极

PZT 管状结构常用于需要管状几何、径向响应或特殊驱动方式的场景。与圆片和圆环相比，PZT 管的极化方向和电极设计通常更依赖具体结构。

PZT 管常见径向极化和轴向极化

管状 PZT 常见设计包括径向极化和轴向极化。径向极化通常与内外电极结构有关，电场从内壁到外壁分布；轴向极化或长度方向相关设计则需要根据结构尺寸、电极方式和制造可行性单独确认。

对于细长管、小内径管或薄壁管，极化和电极制作难度可能增加。因此，在设计早期应确认内径、外径、壁厚、长度和电极连接方式是否可制造。

内外电极会影响驱动方向和连接方式

管状结构中的内外电极会直接影响电场分布、驱动方向、有效工作区域、焊接方式和装配连接。内电极是否可接线、外电极是否需要分区、是否保留非电极区域，都可能影响最终设计。

如果管状 PZT 用于复杂驱动或分区控制，电极布局需要更详细的图纸说明。仅提供“PZT tube”以及外径、内径和长度，通常不足以支持准确制造。

管状 PZT 图纸中应标注哪些信息

PZT 管图纸中建议标注外径、内径、壁厚、长度、尺寸公差、电极位置、极化方向、内外电极连接方式、是否需要分区电极，以及是否需要保留非电极区域。

如果管件需要与金属件、流体通道或其他结构装配，还应说明装配面、绝缘要求和焊接位置。

电极布局如何影响驱动方式

电极不仅是导电层。它决定电场如何施加到 PZT 陶瓷中，也影响有效工作面积、焊接方式、绝缘距离和装配可靠性。

电极不是简单的导电层

如果电极布局不合理，可能导致电场分布不符合预期、有效驱动区域不足、局部电场集中、焊接困难或装配短路。对于高电压、高功率或小尺寸结构，这类问题更明显。

因此，电极设计应和极化方向、目标振动模式、装配方式一起考虑。不能只在图纸上简单写“银电极”或“普通电极”。

常见电极布局类型

常见电极布局包括双面电极、内外电极、分区电极、环形电极、侧面电极和局部电极。

双面电极常用于圆片、板和圆环。内外电极常见于管状结构。分区电极用于需要局部驱动或多通道控制的结构。环形电极和局部电极则通常用于特殊连接、绝缘或装配需求。

电极设计要考虑焊接和装配

电极设计应提前考虑焊接点位置、引线方向、绝缘间距、电极边界、边缘留白和金属件接触区域。如果焊接点过于靠近边缘、孔位或装配接触面，可能增加短路、剥落或装配干涉风险。

对于高功率或高电压应用，还应避免电极边缘放电、局部发热和绝缘距离不足。

振动模式与极化方向的关系

PZT 结构设计应先确认目标振动模式，再确定极化方向和电极布局。厚度模式、径向模式、纵向模式、弯曲模式和剪切模式，对极化和电极的要求不同。

American Piezo 对 piezoelectric constants 的说明中也提到，压电常数的下标与电场方向和机械响应方向有关。这也是为什么 d33、d31、d15、kp、kt、k33 不能脱离结构模式阅读。

常见振动模式对照表

参数方向需要结合结构阅读

d33、d31、d15、kp、kt、k33 等参数只有结合极化方向、结构形状和振动模式才有实际意义。一个材料参数在厚度模式中很重要，并不代表它在弯曲结构或径向结构中同样是主要判断指标。

如果你需要系统理解这些参数在材料表中的意义，可以参考 PZT 材料参数表怎么看。在结构设计中，这些参数应与几何形状、电极和装配条件一起判断。

常见设计错误

把电极面等同于极化方向

电极面用于连接电路和施加电场，但图纸中仍应明确极化方向和正负极标识。对于常规双面电极结构，这一点可能看似明显；但在分区电极、管状结构和异形件中，如果不标注清楚，就容易造成制造和测试误解。

只提供尺寸，不说明目标运动方向

形状和尺寸只能说明元件的几何边界，不能说明元件需要厚度振动、径向振动、弯曲驱动还是剪切响应。目标运动方向应通过文字、箭头或草图说明。

忽略焊接位置和绝缘距离

焊接点如果过于靠近边缘、孔位或金属装配面，可能增加短路、剥落或装配干涉风险。高电压和高功率结构还需要特别注意绝缘距离和电极边界。

要求不可制造或不稳定的电极分区

过窄的电极区、过小的绝缘间距、复杂分区或小内径电极，可能增加制造难度和不良率。对于这类设计，应在样品阶段先确认可制造性和测试方法。

询价时如何描述 PZT 极化方向和电极

为了减少反复确认和样品偏差，PZT 定制询价时应尽量把极化方向、电极布局和目标工作方式描述清楚。尤其是非标准结构，不建议只提供外形尺寸。

图纸中应明确标注的信息

建议在图纸或询价资料中提供形状、尺寸、公差、极化方向、正负极、电极位置、电极材料、是否需要边缘留白、是否需要分区电极、焊接点或引线位置、目标振动模式和装配方式。

如果你还在比较不同 PZT 结构形状，可以先参考 PZT 圆片、圆环、板和管怎么选，再进一步确认极化方向和电极布局。

没有完整图纸时，也可以提供草图和应用说明

如果暂时没有完整工程图，可以先提供草图、照片、目标运动方向、应用场景、目标频率和装配方式。供应商可以根据这些信息初步判断极化、电极和结构是否可行。

你也可以先查看 PZT 压电陶瓷产品 分类，了解常见圆片、圆环、板、管和定制件形式，再结合应用条件准备设计信息。

需要避免的模糊描述

在定制沟通中，应尽量避免只写“按常规极化”“普通电极即可”“类似样品”或“只要能振动”。这些描述不足以支持准确制造和性能判断。

更好的方式是用图纸、箭头、标注和应用说明来表达预期工作方式。如果不确定专业术语，可以先用草图说明希望哪个方向产生位移或接收信号。

小结：PZT 极化方向、电极布局和振动模式必须一起设计

PZT 结构设计不能只看外形尺寸。极化方向决定主要响应方向，电极布局决定电场和连接方式，振动模式决定参数和结构判断。三者必须一起考虑，才能提高样品和量产的一致性。

对于定制 PZT 圆片、圆环、板、管或异形件，图纸或询价资料中至少应说明形状、尺寸、极化方向、电极位置、正负极、目标振动模式和装配方式。如果这些信息不完整，很容易出现样品性能不匹配、无法准确测试或无法稳定生产的问题。

如果你不确定 PZT 极化方向或电极布局如何设计，可以提供草图、应用场景和预期运动方向，Hurricane PZT 可协助确认可制造的结构方案。
