مقدمة
اتجاه الاستقطاب في PZT ليس تفصيلًا ثانويًا. فهو يحدد اتجاه الاستجابة الكهرضغطية وكيف يجب ترتيب الأقطاب والقيادة الكهربائية للحصول على نمط الاهتزاز المطلوب.
خطأ بسيط في الاستقطاب أو الأقطاب يمكن أن يجعل القطعة تهتز في اتجاه غير مطلوب، أو يعطي إشارة ضعيفة، أو يسبب اختلافًا كبيرًا بين التصميم والاختبار.

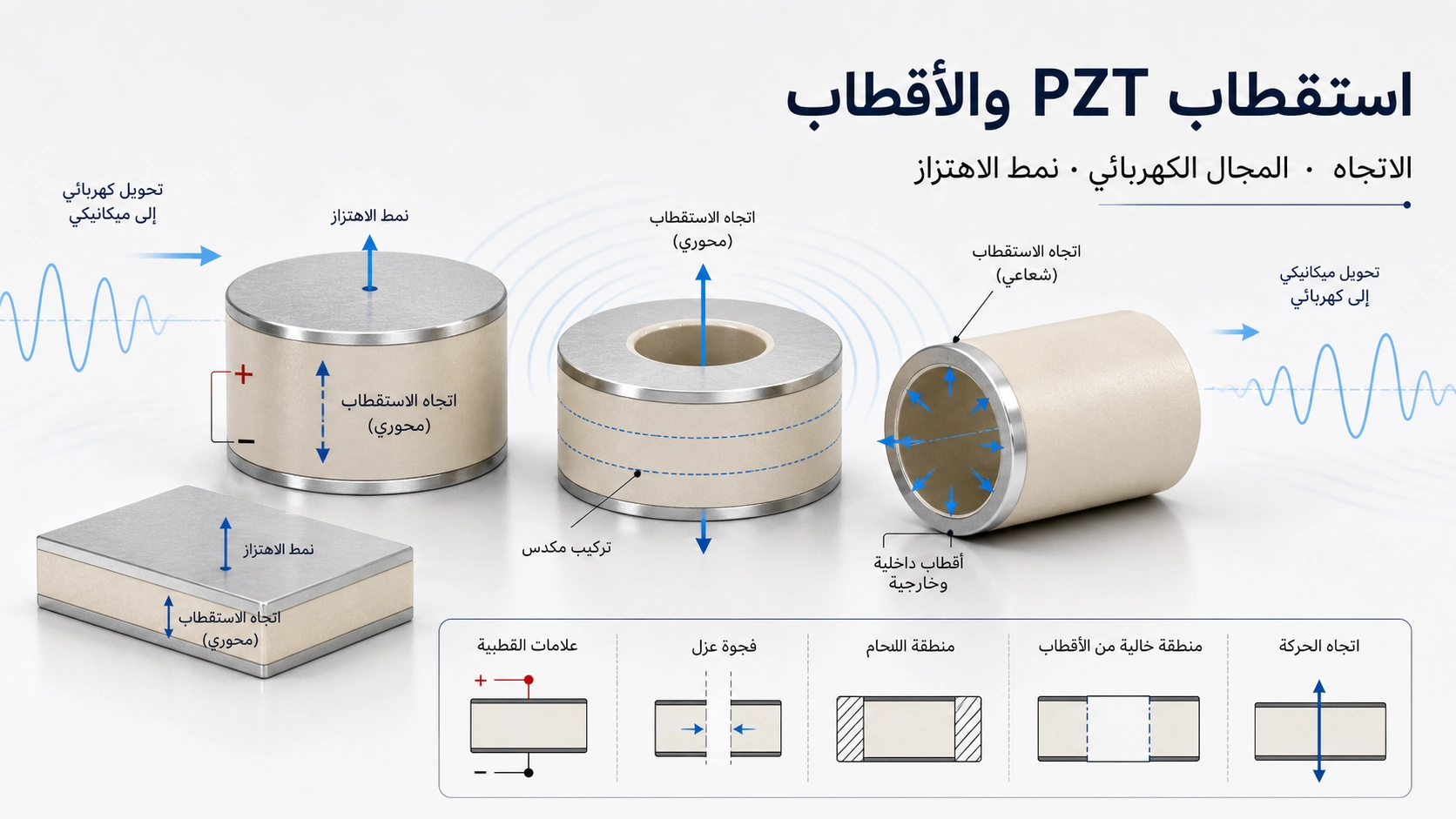

ما هو اتجاه الاستقطاب؟
بعد عملية الاستقطاب، يصبح للقطعة اتجاه كهربائي وميكانيكي مفضل. في الأقراص والصفائح، يكون الاستقطاب غالبًا عبر السماكة، لكن بعض الهياكل تحتاج اتجاهات أو أقطاب خاصة.
علاقة الأقطاب بالاهتزاز
تحدد الأقطاب أين يطبق المجال الكهربائي. إذا لم يتوافق المجال مع اتجاه الاستقطاب ونمط الاهتزاز، فلن تعمل القطعة بالكفاءة المتوقعة.
أمثلة هندسية
قرص مستقطب عبر السماكة يختلف عن حلقة أو أنبوب بأقطاب داخلية وخارجية. كما أن الصفائح المنقسمة الأقطاب قد تُستخدم لإنتاج انحناء أو استجابة اتجاهية.
ما يجب تحديده في الرسم
يجب توضيح سطح القطب الموجب والسالب، اتجاه الاستقطاب، مناطق العزل، وأي أقطاب مقسمة أو خاصة.
نقاط يجب التحقق منها قبل الاختيار
- اتجاه الاستقطاب المطلوب
- سطوح الأقطاب ونمطها
- نمط الاهتزاز أو اتجاه الإزاحة
- طريقة التوصيل في التجميع
- علامات التمييز على الرسم أو العينة
أخطاء شائعة يجب تجنبها
- رسم الأبعاد دون توضيح الاستقطاب
- عكس الأقطاب في التجميع
- استخدام تصميم أقطاب لا يطابق نمط الاهتزاز
معلومات مفيدة للتقييم الفني
للمكونات المخصصة، أرسل الرسم مع سهم الاستقطاب وتوزيع الأقطاب لتقليل مخاطر سوء التصنيع أو الاختبار.
الخلاصة
الاستقطاب والأقطاب جزء أساسي من تصميم PZT. وضوحهما في مرحلة الطلب يوفر كثيرًا من الوقت في الاختبار والتعديل.
