Introduction
La direction de polarisation d’une céramique PZT est un élément de conception essentiel. Elle détermine la direction de la réponse piézoélectrique et la façon dont les électrodes doivent être disposées.
Une indication incorrecte ou absente peut produire une vibration non souhaitée, un signal faible ou un écart important entre le design et les essais.
Définition de la polarisation

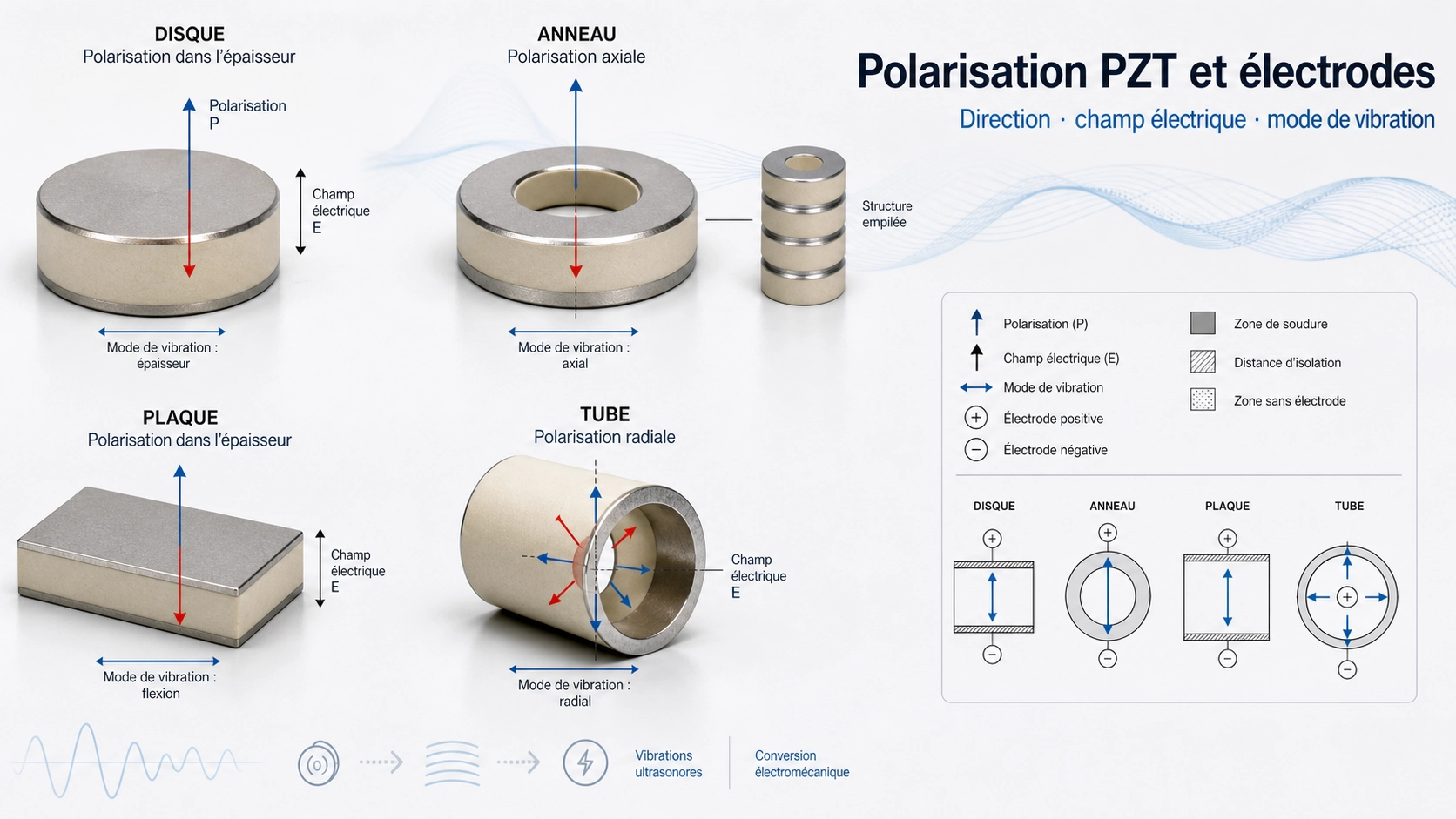

Après polarisation, la céramique possède une direction électromécanique privilégiée. Pour un disque ou une plaque, elle est souvent à travers l’épaisseur, mais certains tubes, anneaux ou structures spéciales exigent d’autres configurations.
Électrodes et champ électrique
Les électrodes définissent où le champ électrique est appliqué. Le champ, la polarisation et le mode de vibration recherché doivent être cohérents.
Cas de conception courants
Un disque polarisé en épaisseur ne se comporte pas comme un tube avec électrodes intérieure et extérieure. Des électrodes segmentées peuvent créer une réponse directionnelle ou en flexion.
Informations à mettre sur le dessin
Il faut indiquer les faces positive et négative, le sens de polarisation, les zones isolées et tout schéma d’électrodes spécial.
Points à vérifier avant la sélection
- sens de polarisation souhaité
- surfaces et motif d’électrodes
- mode de vibration ou direction de déplacement
- méthode de connexion dans l’assemblage
- marquage sur dessin ou échantillon
Erreurs fréquentes à éviter
- fournir les cotes sans polarisation
- inverser les électrodes au montage
- séparer le schéma d’électrodes du mode de vibration
Informations utiles pour l’évaluation technique
Pour une pièce PZT sur mesure, ajoutez une flèche de polarisation et le schéma d’électrodes au dessin afin de sécuriser fabrication et contrôle.
Conclusion
La polarisation et les électrodes font partie intégrante du design PZT. Des indications claires réduisent les erreurs et accélèrent la validation.
