Einführung
Die Polarisationsrichtung eines PZT-Bauteils ist ein zentrales Designdetail. Sie bestimmt, in welcher Richtung die piezoelektrische Antwort entsteht und wie Elektroden und Ansteuerung ausgelegt werden müssen.
Eine falsche oder unklare Angabe kann dazu führen, dass das Bauteil in einer unerwünschten Richtung arbeitet, ein schwaches Signal liefert oder im Test anders reagiert als erwartet.
Was Polarisationsrichtung bedeutet
Nach dem Polungsprozess besitzt die Keramik eine bevorzugte elektromechanische Richtung. Bei Scheiben und Platten liegt sie häufig durch die Dicke, bei Rohren oder Sonderstrukturen können andere Layouts erforderlich sein.
Elektroden und elektrisches Feld
Die Elektroden definieren, wo das elektrische Feld anliegt. Feldrichtung, Polarisation und gewünschter Schwingungsmodus müssen zusammenpassen.
Typische Konstruktionsfälle

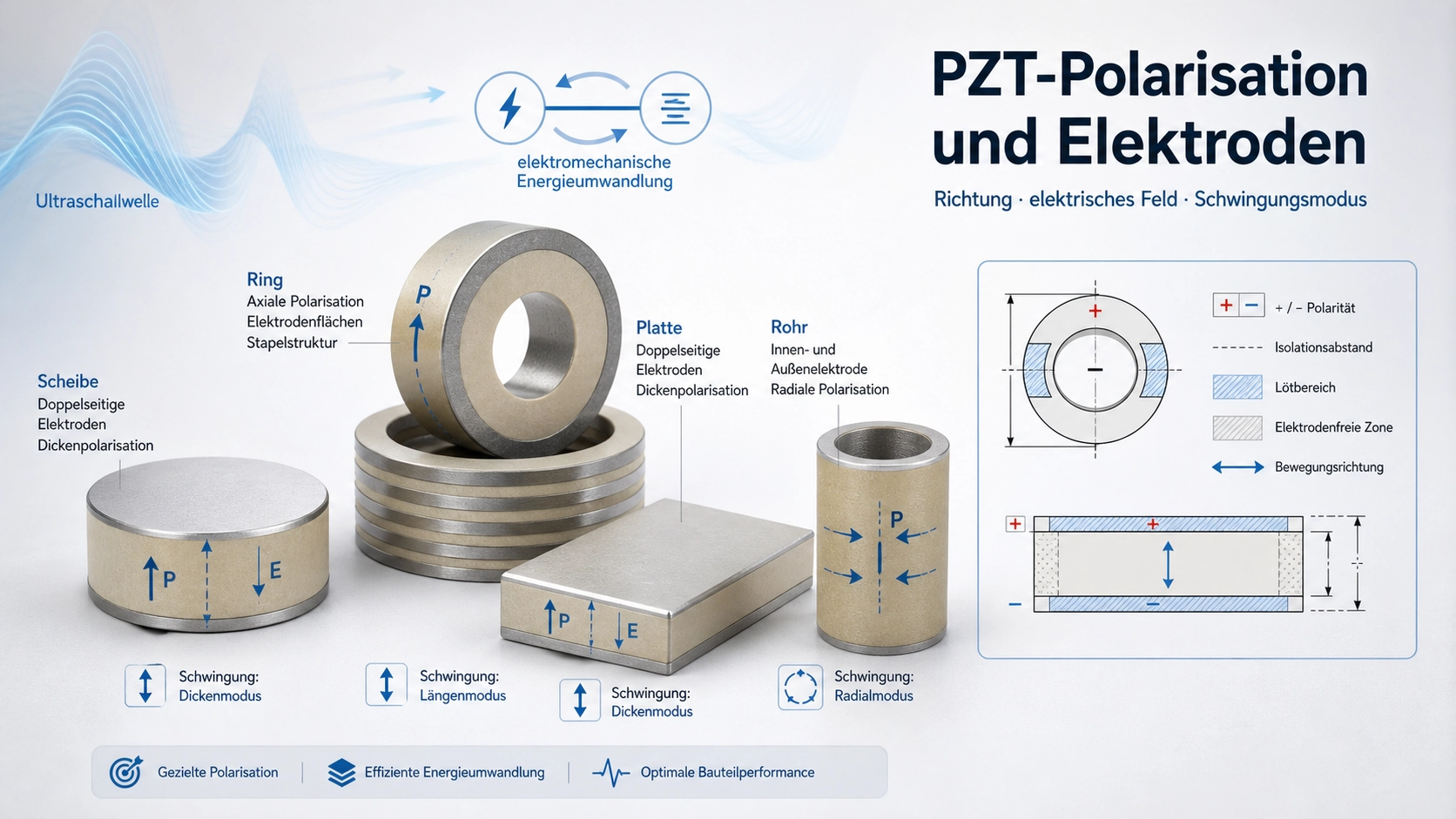

Eine durch die Dicke polarisierte Scheibe verhält sich anders als ein Ring oder Rohr mit Innen- und Außenelektroden. Segmentierte Elektroden können für gerichtete oder Biegeantworten genutzt werden.
Angaben in der Zeichnung
Plus- und Minusfläche, Polrichtung, isolierte Bereiche und segmentierte Elektroden sollten eindeutig gekennzeichnet werden.
Prüfpunkte vor der Auswahl
- gewünschte Polarisationsrichtung
- Elektrodenflächen und Elektrodenmuster
- Schwingungsmodus oder Verschiebungsrichtung
- Kontaktierung in der Baugruppe
- Kennzeichnung auf Zeichnung oder Muster
Häufige Fehler vermeiden
- nur Maße ohne Polrichtung anzugeben
- Elektroden im Aufbau zu vertauschen
- Elektrodenlayout und Schwingungsmodus nicht abzustimmen
Angaben für die technische Bewertung
Für Sonderteile sollte die Zeichnung einen Polpfeil und das Elektrodenlayout enthalten, damit Fertigung und Prüfung eindeutig sind.
Fazit
Polarisation und Elektroden sind Teil des PZT-Designs. Klare Angaben verhindern Fehlfunktionen und verkürzen die technische Abstimmung.
