螺栓夹紧超声换能器用 PZT 压电陶瓷圆环

PZT 压电陶瓷圆环常用于螺栓夹紧式超声换能器，尤其是超声清洗、超声焊接、超声切割和其他功率超声系统。它的核心作用不是单独产生“更高功率”，而是在完整的换能器结构中实现电能到机械振动的转换，并通过中心螺栓预紧结构保持陶瓷堆的稳定装配。

对于工程选型和采购来说，PZT 陶瓷圆环不能只看外径、内径和厚度。材料牌号、目标频率、电容量、电极方式、极化方向、公差、表面质量和实际工况，都会影响最终的换能器性能和批量一致性。

为什么螺栓夹紧超声换能器常用 PZT 压电陶瓷圆环

在功率型超声换能器中，PZT 压电陶瓷圆环适合用于螺栓夹紧结构，主要原因是圆环中孔可以让中心螺栓穿过陶瓷堆。这样可以实现机械预紧、轴向定位和多片陶瓷元件的稳定装配。

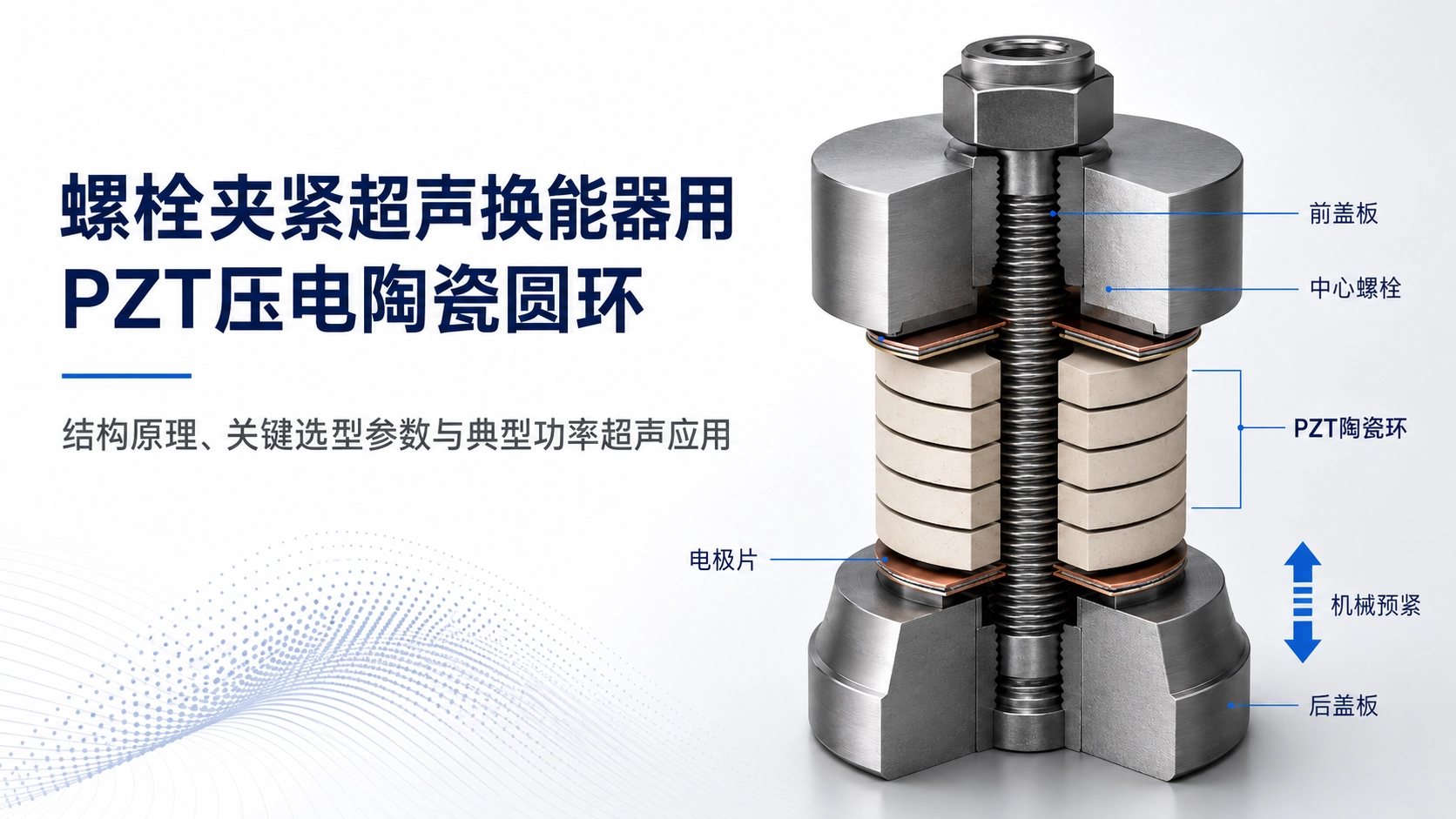

典型的螺栓夹紧超声换能器通常由前盖板、后盖板、PZT 陶瓷圆环、电极片、绝缘件和中心螺栓组成。中心螺栓对陶瓷堆施加压紧力，使压电陶瓷在工作时尽量处于受压状态。对于高功率、强振动的超声系统来说，这一点很重要，因为陶瓷材料通常不适合长期承受较大的拉应力。

与简单粘接式陶瓷圆片相比，压电陶瓷圆环更适合需要中心机械通道的结构。中孔可以用于螺栓预紧，也可以配合绝缘套、定位结构或内部连接件。因此，在超声清洗、超声焊接、超声切割和其他功率超声系统中，PZT 陶瓷圆环是常见的换能器核心元件。

如果需要比较圆片、圆环、板材和管材的结构差异，可以参考 PZT 压电陶瓷几何形状选型指南。不同形状适合的振动模式、装配方式和应用场景并不相同。

PZT 陶瓷圆环在功率超声堆叠中的作用

PZT 陶瓷圆环的作用是将电能转换为机械振动。当交流电压施加在陶瓷两端电极上时，已经极化的压电陶瓷会随驱动频率发生周期性伸缩。在螺栓夹紧结构中，这种微小变形通过金属质量块传递，并参与整个换能器的谐振振动。

需要注意的是，陶瓷圆环本身并不能单独决定换能器的最终性能。一个螺栓夹紧超声换能器的输出效果，取决于 PZT 圆环、前后盖板、预紧力、电极连接、发生器匹配、负载条件和装配质量等多个因素。

因此，选择 PZT 压电陶瓷圆环时，不能只看外径和厚度。更合理的做法是同时确认材料牌号、目标频率、电容量、电极方式、极化方向、机械公差和实际工况。对于功率型应用，这些因素会直接影响发热、频率稳定性和批量一致性。

选择 PZT 压电陶瓷圆环时需要确认的关键参数

外径、内径和厚度

PZT 陶瓷圆环的基础尺寸通常用外径、内径和厚度表示。三者会影响陶瓷有效面积、电容量、装配空间、机械强度和换能器结构设计。

内径需要与中心螺栓、绝缘套和装配间隙匹配。如果内径过小，装配时可能与螺栓或绝缘件产生干涉；如果内径过大，陶瓷有效面积会减少，可能影响电容量和能量转换能力。

外径通常要与前后金属盖板的接触面积、目标功率和结构尺寸相匹配。厚度则会影响电场强度、工作电压、陶瓷堆总长度以及频率相关设计。因此，在询价时建议直接提供完整尺寸，例如：外径 × 内径 × 厚度，而不是只提供单一尺寸。

材料牌号：功率型应用通常优先考虑硬性 PZT

对于螺栓夹紧式功率超声换能器，硬性 PZT 通常比软性 PZT 更常被考虑。原因在于硬性 PZT 一般具有较高的机械品质因数、较低的介质损耗，以及较好的强驱动稳定性。这些特性更适合连续振动、高机械应力和较高功率密度的工作环境。

软性 PZT 通常更适合高灵敏度、低功率接收、传感或小信号驱动场景。它的响应较强，但在功率超声系统中，发热、损耗和强驱动稳定性往往比单纯的灵敏度更关键。

因此，在超声清洗、超声焊接、超声切割等应用中，硬性 PZT 圆环通常是优先评估方向。不过，最终材料选择仍然需要结合目标频率、驱动电压、占空比、工作温度和完整换能器结构来判断。更多材料差异可以参考 PZT 材料选型指南。

谐振频率与整体堆叠设计

螺栓夹紧超声换能器的谐振频率不是由陶瓷圆环单独决定的。PZT 圆环的尺寸会影响设计，但最终频率还取决于前后盖板、螺栓预紧力、陶瓷片数量、电极层、变幅杆、工具头和实际负载。

在项目沟通中，需要区分两个问题：一个是陶瓷元件本身的要求，例如尺寸、电容量、材料和电极方式；另一个是完整换能器的要求，例如目标频率、阻抗、振幅和输出功率。两者相关，但不能简单等同。

如果已经有成熟图纸，供应商可以重点评估陶瓷圆环的可制造性、公差和批量一致性。如果只有目标频率，还需要进一步提供换能器结构信息，才能判断陶瓷尺寸是否合理。

电极方式和极化方向

用于螺栓夹紧超声换能器的 PZT 陶瓷圆环，通常在上下两个大平面做电极，并沿厚度方向极化。这种结构便于多片陶瓷圆环堆叠，并通过电极片进行电气连接。

电极设计在生产前需要明确。常见需要确认的内容包括电极材料、电极覆盖范围、是否需要焊接区域、内孔附近是否需要绝缘避让，以及电极是否需要避开某些机械接触位置。

极化方向也必须与装配方向和接线方式一致。多片陶瓷圆环堆叠时，如果极性方向或接线方式处理不当，可能导致输出降低或工作不稳定。对于有明确装配要求的项目，建议在图纸或询价信息中标注极化方向。

公差、平面度和表面质量

PZT 陶瓷圆环在换能器中通常被夹紧在金属件之间，因此尺寸公差和接触面质量会影响预紧力分布。外径、内径、厚度、平行度、平面度和表面状态，都可能影响装配一致性。

在高功率超声堆叠中，接触不均可能带来局部应力集中、异常发热、频率漂移或装配稳定性下降。因此，公差要求不应只按“越严越好”来设定，而应根据装配方式、频率一致性和批量生产要求来确定。

如果项目涉及非标尺寸、特殊电极或特定公差要求，可以参考 定制压电陶瓷元件，并在询价前准备图纸、样品或现有换能器参数，便于供应商判断加工可行性和报价条件。

PZT 陶瓷圆环的典型应用场景

超声清洗换能器

在工业超声清洗设备中，螺栓夹紧换能器通常需要稳定的谐振工作和持续机械振动。PZT 陶瓷圆环在这种结构中承担电声转换作用，并需要在反复驱动和机械振动条件下保持较好的稳定性。

用于超声清洗时，材料选择通常要关注机械品质因数、介质损耗、温度表现和完整换能器结构匹配。圆环结构可以配合中心螺栓实现陶瓷堆预紧，更适合部分高功率清洗换能器设计。

如果需要了解清洗应用中的材料选择逻辑，可以参考 超声清洗换能器用 PZT 压电陶瓷。

超声焊接和超声切割换能器

超声焊接和超声切割换能器通常需要通过变幅杆、焊头或切割工具传递机械振动。这类应用对功率承受、机械耦合、频率稳定性和热稳定性要求较高。

在这类系统中，硬性 PZT 圆环通常更值得优先评估。但陶瓷圆环不应脱离完整系统单独判断。发生器、换能器、变幅杆、工具头和负载条件共同决定最终振幅、阻抗和运行稳定性。

声化学、萃取、分散和其他功率超声系统

除清洗、焊接和切割外，螺栓夹紧式超声换能器也可能用于声化学、萃取、分散、乳化和液体处理等功率超声系统。

这些应用的设备结构和工作介质不同，但通常有相似的技术要求：稳定谐振、有效能量传递、发热可控，以及在连续或周期性驱动下保持机械稳定。对于这类项目，PZT 陶瓷圆环应与目标频率、占空比、工作环境和机械装配要求一起确认。

PZT 陶瓷圆环与陶瓷圆片的区别

PZT 陶瓷圆环和 PZT 陶瓷圆片都是常见的压电陶瓷形状，但适用结构不同。陶瓷圆片通常用于较简单的圆形结构、粘接式换能器、传感器、蜂鸣器或不需要中心螺栓的应用。

PZT 陶瓷圆环更适合需要中心孔的结构，例如中心螺栓预紧、杆件穿过、管路避让或多片堆叠定位。在螺栓夹紧超声换能器中，圆环形状使多片陶瓷元件能够围绕中心螺栓排列，并通过预紧力形成稳定陶瓷堆。

这并不意味着圆环一定优于圆片。正确的形状取决于振动模式、安装方式、目标频率、输出要求和整体结构。对于低功率粘接式结构，圆片可能更方便；对于预紧式高功率堆叠结构，圆环通常更合适。

询价 PZT 压电陶瓷圆环时建议提供哪些信息

为了准确评估和报价 PZT 压电陶瓷圆环，仅提供一个产品名称通常不够。更完整的询价信息应包括尺寸、应用、材料、电气要求和机械装配条件。

建议在询价时提供以下内容：

• 应用场景，例如超声清洗、超声焊接、超声切割或其他功率超声系统
• 目标换能器频率，或现有设计频率
• 圆环尺寸，包括外径、内径和厚度
• 材料要求，例如是否需要硬性 PZT 材料
• 已定义的电容量或其他电参数
• 电极材料和电极覆盖范围
• 极化方向
• 尺寸公差、平面度或表面要求
• 样品数量或批量需求
• 工作条件，包括电压、占空比、温度和工作介质
• 图纸、样品或现有换能器规格

如果 PZT 陶瓷圆环用于定制换能器项目，还建议补充前后盖板结构、螺栓尺寸、绝缘方式和装配方法。这样可以在完整螺栓夹紧换能器结构中评估陶瓷规格，而不是把陶瓷圆环当成孤立零件来判断。

总结

PZT 压电陶瓷圆环适用于螺栓夹紧超声换能器，主要是因为其中孔结构便于中心螺栓预紧、陶瓷堆定位和高功率换能器装配。在超声清洗、超声焊接、超声切割及其他功率超声系统中，陶瓷圆环需要与完整换能器结构一起评估。

选型时应重点确认外径、内径、厚度、材料牌号、目标频率、电极方式、极化方向、公差要求和实际工况。相比只询问一个标准规格，提供图纸、目标应用和工作条件通常更有助于判断陶瓷圆环是否适合制造和后续换能器测试。

如果您正在为螺栓夹紧式超声换能器选择 PZT 陶瓷圆环，可以准备圆环尺寸、目标频率、材料要求、电极要求、数量和工作条件。这些信息有助于更快完成规格评估、样品确认和项目沟通。
