مقدمة
تُستخدم حلقات PZT على نطاق واسع في المحولات فوق الصوتية المثبتة بمسمار لأنها تسمح بنقل طاقة ميكانيكية عالية ضمن بنية مكدسة ومضغوطة.
يتطلب هذا النوع من التصميم توافقًا دقيقًا بين المادة، القطر الداخلي والخارجي، السماكة، السطوح، الضغط المسبق واتجاه الاستقطاب.
دور الحلقة في المحول

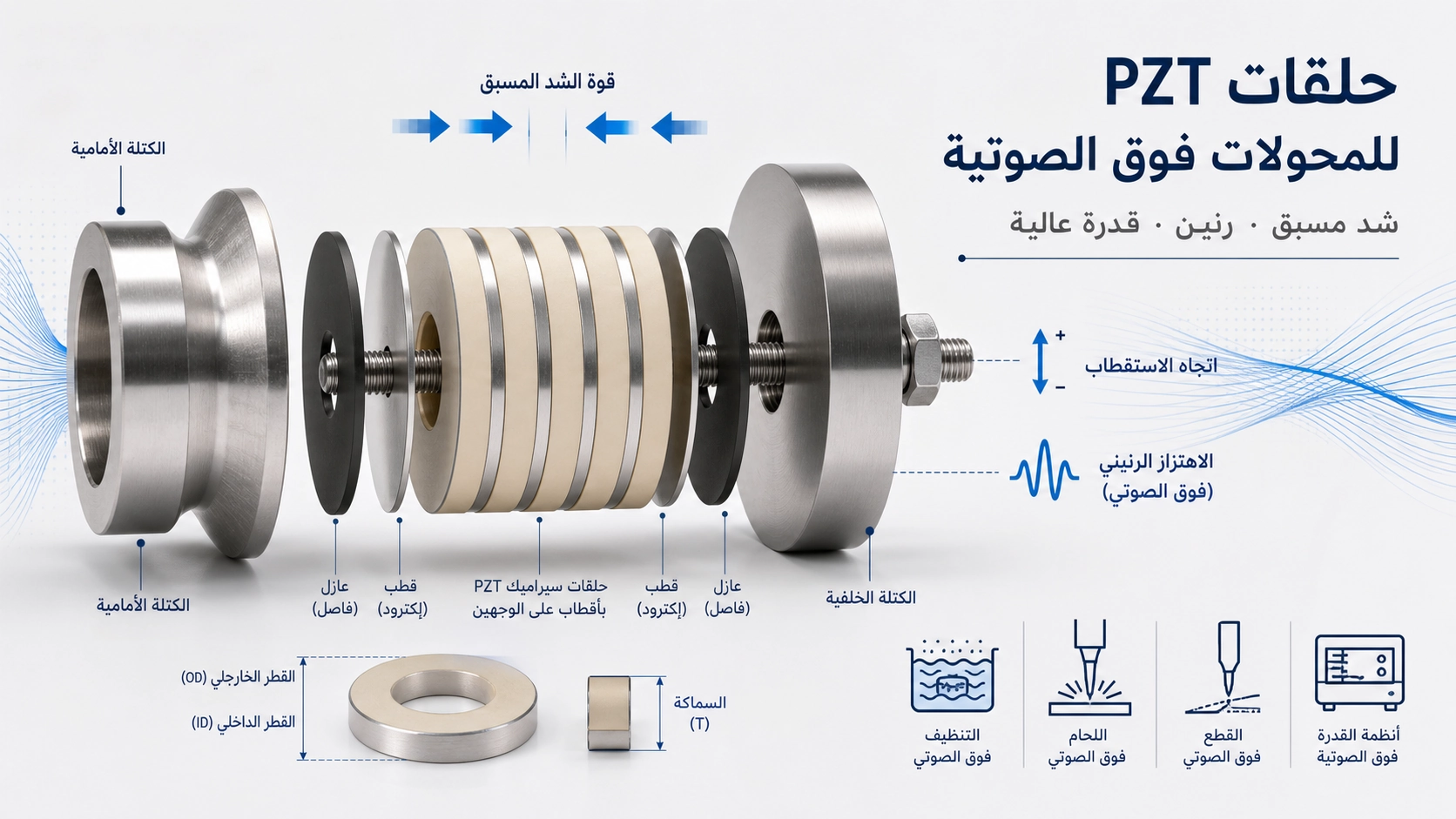

تُثبت حلقات PZT عادة بين كتل معدنية وتُضغط بواسطة مسمار. عند التشغيل، تحول الطاقة الكهربائية إلى اهتزاز ميكانيكي ينتقل عبر الهيكل.
اختيار المادة
في المحولات عالية القدرة، تُستخدم مواد PZT الصلبة غالبًا بسبب Qm الأعلى والفقد الأقل. أما التطبيقات منخفضة القدرة فقد تتطلب توازنًا مختلفًا بين الحساسية والقدرة.
الأبعاد الحرجة
القطر الداخلي يجب أن يناسب المسمار والعزل، والقطر الخارجي يؤثر في المساحة الفعالة، بينما تتحكم السماكة في التردد وسعة الممانعة.
التفاوتات والتجميع
التوازي، الخشونة، التراكز ونظافة الأقطاب تؤثر في توزيع الضغط وفي استقرار الأداء.
نقاط يجب التحقق منها قبل الاختيار
- OD وID والسماكة
- نوع المادة ومتطلبات القدرة
- اتجاه الاستقطاب وترتيب الأقطاب
- قيمة الضغط المسبق وطريقة العزل
- التردد المستهدف والتفاوتات
أخطاء شائعة يجب تجنبها
- تجاهل التوازي بين السطحين
- اختيار ID غير مناسب للعزل أو المسمار
- تطبيق ضغط مسبق غير منتظم
معلومات مفيدة للتقييم الفني
أرسل أبعاد الحلقة وبنية المحول ومستوى القدرة والتردد المطلوب لمراجعة الملاءمة قبل التصنيع.
الخلاصة
حلقات PZT ليست مجرد أجزاء مثقوبة. أداؤها يعتمد على المادة والهندسة والضغط المسبق وطريقة التجميع.
