Einführung
PZT-Ringe werden in bolzengeklemmt aufgebauten Ultraschallwandlern eingesetzt, weil sie hohe mechanische Energie in einem vorgespannten Stapel übertragen können.
Die Funktion hängt vom Werkstoff, Innen- und Außendurchmesser, Dicke, Planparallelität, Vorspannung und Elektrodenlayout ab.

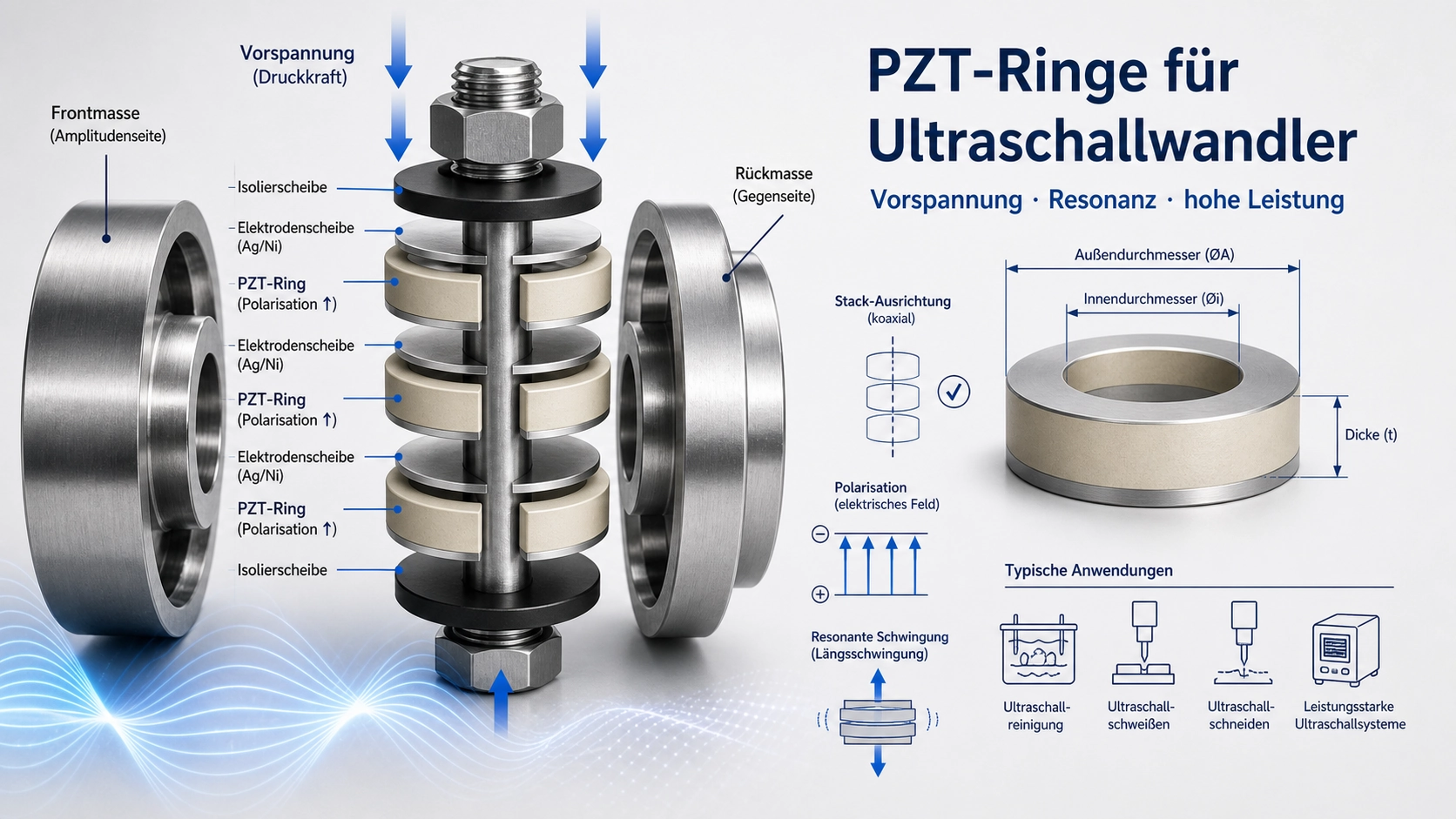

Funktion im Wandlerstapel
PZT-Ringe liegen zwischen Metallmassen und werden durch einen Bolzen vorgespannt. Bei Ansteuerung erzeugen sie Schwingung, die in die mechanische Struktur übertragen wird.
Werkstoffauswahl
Für hohe Leistung werden meist harte PZT-Werkstoffe bevorzugt, da sie geringere Verluste und höhere mechanische Güte bieten. Bei anderen Anwendungen kann die Empfindlichkeit stärker gewichtet werden.
Kritische Abmessungen
Der Innendurchmesser muss zu Bolzen und Isolierung passen. Der Außendurchmesser bestimmt die aktive Fläche, die Dicke beeinflusst Frequenz und Impedanz.
Toleranzen und Montage
Parallelität, Ebenheit, Konzentrizität und Elektrodenqualität beeinflussen die Druckverteilung und damit die Betriebsstabilität.
Prüfpunkte vor der Auswahl
- Außen- und Innendurchmesser, Dicke
- Werkstoff und Leistungsanforderung
- Polarisationsrichtung und Elektrodenflächen
- Vorspannung und Isolationskonzept
- Zielfrequenz und Toleranzen
Häufige Fehler vermeiden
- Planparallelität zu vernachlässigen
- den Innendurchmesser ohne Isolationsreserve zu wählen
- eine ungleichmäßige Vorspannung zuzulassen
Angaben für die technische Bewertung
Für die Bewertung sollten Ringmaße, Wandleraufbau, Leistung, Frequenz und Montagebedingungen angegeben werden.
Fazit
PZT-Ringe sind keine einfachen Lochscheiben. Ihre Leistung entsteht aus Werkstoff, Geometrie, Vorspannung und sauberer Montage.
