用于超声应用的定制压电陶瓷元件
压电陶瓷元件广泛应用于超声换能器、超声清洗设备、超声焊接设备、医疗超声、传感器、执行器、流量计以及水声设备等领域。由于不同应用对尺寸、谐振频率、电极结构、极化方向和安装方式的要求不同，定制压电陶瓷元件通常比标准件更适合实际项目需求。
China Ultrasound 可提供多种形状、尺寸、材料、电极和机械公差的压电陶瓷定制服务。无论您需要标准 PZT 陶瓷圆片、圆环、管状陶瓷、方片，还是复杂的非标压电陶瓷元件，我们都可以根据图纸、样品或应用要求进行评估和生产。

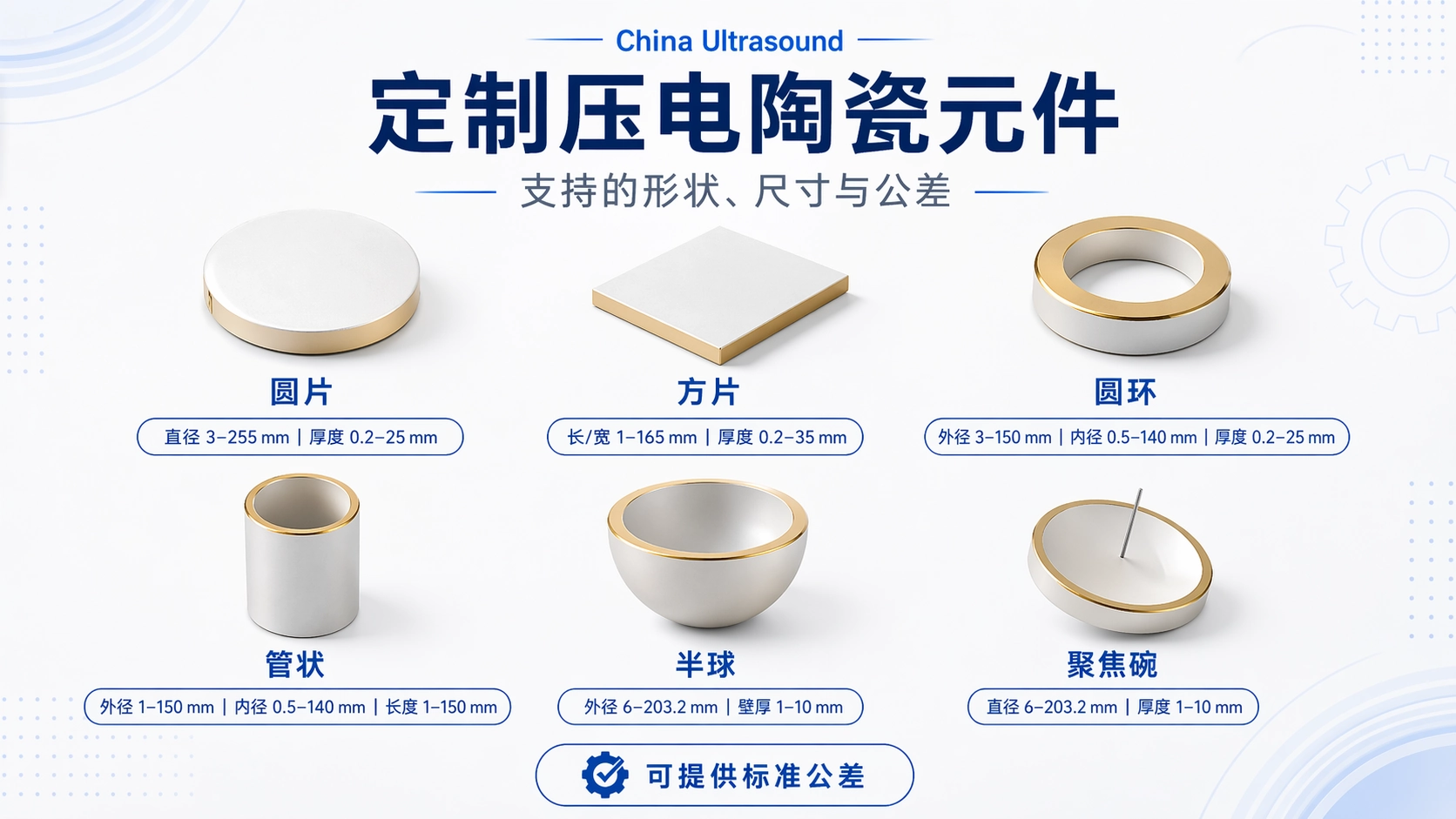

可定制的常见形状
我们可以为不同的超声、声学、传感和驱动应用制造多种压电陶瓷形状。常见定制形状包括：
- 压电陶瓷圆片
- 方形和矩形压电陶瓷片
- 压电陶瓷圆环
- 压电陶瓷管
- 半球形压电陶瓷
- 聚焦碗压电陶瓷
- 锥形条状陶瓷
- 桶形条状陶瓷
- 根据图纸定制的其他异形结构
除以上形状外，其他非标结构也可根据尺寸、厚度、材料性能、电极布局和加工工艺进行评估。
支持的尺寸范围
以下尺寸范围仅供一般参考。最终能否加工取决于陶瓷材料、形状复杂度、电极设计、公差要求和订单数量。
压电陶瓷圆片
| 参数 | 支持范围 |
|---|---|
| 直径 | 3 mm – 255 mm |
| 厚度 | 0.2 mm – 25 mm |
压电陶瓷圆片常用于超声清洗换能器、雾化片、传感器、蜂鸣器和功率超声设备。圆片尺寸通常需要结合目标谐振频率、振动模式和安装结构进行选择。
方形和矩形压电陶瓷片
| 参数 | 支持范围 |
|---|---|
| 长度 | 1 mm – 165 mm |
| 宽度 | 1 mm – 165 mm |
| 厚度 | 0.2 mm – 35 mm |
方形和矩形压电陶瓷片适用于传感器、执行器、层叠结构、振动模块以及定制超声换能器组件。长度、宽度、厚度、电极覆盖区域和极化方向均可根据项目要求定制。
压电陶瓷圆环
| 参数 | 支持范围 |
|---|---|
| 外径 | 3 mm – 150 mm |
| 内径 | 0.5 mm – 140 mm |
| 厚度 | 0.2 mm – 25 mm |
压电陶瓷圆环常用于螺栓夹紧式超声换能器、超声焊接换能器、超声加工系统以及需要中心孔安装的结构。外径、内径和厚度可根据换能器的机械设计进行调整。
压电陶瓷管
| 参数 | 支持范围 |
|---|---|
| 外径 | 1 mm – 150 mm |
| 内径 | 0.5 mm – 140 mm |
| 长度 | 1 mm – 150 mm |
压电陶瓷管可用于水声换能器、流量计、传感装置、执行器和径向振动应用。管状元件可根据外径、内径、长度、电极图案和极化方向进行定制。
半球形压电陶瓷
| 参数 | 支持范围 |
|---|---|
| 外径 | 6 mm – 203.2 mm |
| 壁厚 | 1 mm – 10 mm |
半球形压电陶瓷适用于特殊声场设计、水声设备、定向声学应用和聚焦超声结构。当声场方向、曲面结构和声学输出方式较为关键时，半球形陶瓷是一种常见选择。
聚焦碗压电陶瓷
| 参数 | 支持范围 |
|---|---|
| 直径 | 6 mm – 203.2 mm |
| 厚度 | 1 mm – 10 mm |
聚焦碗压电陶瓷适用于需要声束聚焦的应用，例如医疗超声、无损检测、高强度超声系统和水声设备。对于聚焦陶瓷结构，直径、曲率、厚度、电极区域和目标频率需要综合评估。
可定制的技术参数
除形状和尺寸外，China Ultrasound 还可支持多种技术参数定制。最终设计通常需要同时考虑陶瓷材料、制造工艺、电极结构和目标应用。关于压电陶瓷生产过程的更多信息，可参考我们的 PZT陶瓷制造工艺 页面。
| 定制项目 | 可选内容 |
|---|---|
| 材料 | PZT-4、PZT-5、PZT-8 及其他压电陶瓷材料 |
| 尺寸 | 外径、内径、长度、宽度、厚度、壁厚及其他尺寸 |
| 形状 | 圆片、方片、圆环、管状、半球、聚焦碗、条状及其他异形结构 |
| 电极 | 银电极、镍电极、金电极及其他电极方案 |
| 极化方向 | 厚度方向、径向、轴向或特殊极化方向 |
| 频率 | 可根据目标谐振频率和应用要求进行设计 |
| 表面处理 | 研磨、抛光、倒角、开槽、打孔及其他加工工艺 |
| 装配支持 | 可配合金属件、外壳、换能器结构或组件进行定制 |
标准机械公差参考
对于大多数定制压电陶瓷元件，以下标准机械公差可作为参考。
| 项目 | 标准公差 |
|---|---|
| 外径 | ±0.15 mm |
| 内径 | ±0.15 mm |
| 长度和宽度 | ±0.15 mm |
| 厚度 | ±0.05 mm |
| 方形边缘角度 | 0.15°以内 |
| 同心度 | 0.2 mm TIR |
| 小型平面件表面平整度 | 12 μm |
| 大型平面件表面平整度 | 15 μm |
| 小型带隙部件平行度 | 12 μm |
| 大型带隙部件平行度 | 60 μm |
| 表面光洁度 | Ra 3 μm |
对于一般烧结成型尺寸，典型公差为 ±0.3 mm 或 ±1%，以较大者为准。如果您的应用需要更严格的公差，请提供详细图纸，以便我们的工程团队评估加工可行性。
定制压电陶瓷订单需要提供哪些信息？
为了帮助我们更快评估项目并提供准确报价，建议您尽可能提供以下信息：
- 产品形状或图纸
- 所需尺寸，包括外径、内径、长度、宽度、厚度或壁厚
- 压电陶瓷材料或具体应用场景
- 目标工作频率或谐振频率
- 电极材料和电极覆盖区域
- 极化方向
- 机械公差要求
- 数量要求
- 是否需要焊线、粘接或组件装配服务
如果您暂时没有完整技术图纸，也可以提供样品、草图或应用说明。我们的工程团队可以协助评估结构，并推荐合适的材料和尺寸方案。
定制压电陶瓷元件的应用领域
我们的定制压电陶瓷元件可用于多种超声、声学、传感和驱动应用，包括：
- 超声清洗换能器
- 超声焊接换能器
- 超声雾化器
- 医疗超声设备
- 无损检测探头
- 水声换能器
- 流量计传感器
- 压电执行器
- 声学传感器
- 工业超声设备
如需了解压电陶瓷工作的基础原理，可以参考外部资料 压电性。如果您关注超声检测应用，超声检测 也可作为基础参考。
为什么选择 China Ultrasound 定制压电陶瓷？
China Ultrasound 在超声和声学应用压电陶瓷元件的设计与生产方面具有经验。我们可支持标准件和非标件，从简单的圆片、圆环，到用于特殊换能器结构的复杂形状，均可根据项目需求进行评估。
我们的定制服务可帮助客户根据具体应用匹配压电陶瓷材料、尺寸、电极、极化方向和机械加工公差。无论您的项目处于样品验证阶段还是批量生产阶段，我们都可以提供实际的制造支持。
您也可以浏览我们的 压电陶瓷产品页面，了解更多可选产品类型。
获取定制压电陶瓷报价
如果您需要定制压电陶瓷圆片、圆环、管状陶瓷、方片、半球、聚焦碗或其他特殊形状，请将图纸或应用要求发送给 China Ultrasound。
我们的团队将根据您的规格要求，推荐合适的压电陶瓷材料、尺寸、电极方案和加工解决方案。您可以通过 联系页面 提交您的定制需求。
