Introduction
Lorsqu’un composant standard ne correspond pas au projet, une céramique piézoélectrique sur mesure permet d’adapter la géométrie, le matériau, les électrodes, la polarisation et les tolérances à la fonction finale.
Le sur-mesure ne se limite pas à changer une dimension. En ultrasons, capteurs ou actionneurs, la tolérance, l’état de surface, l’assemblage et le mode de vibration influencent directement les performances.
Formes possibles

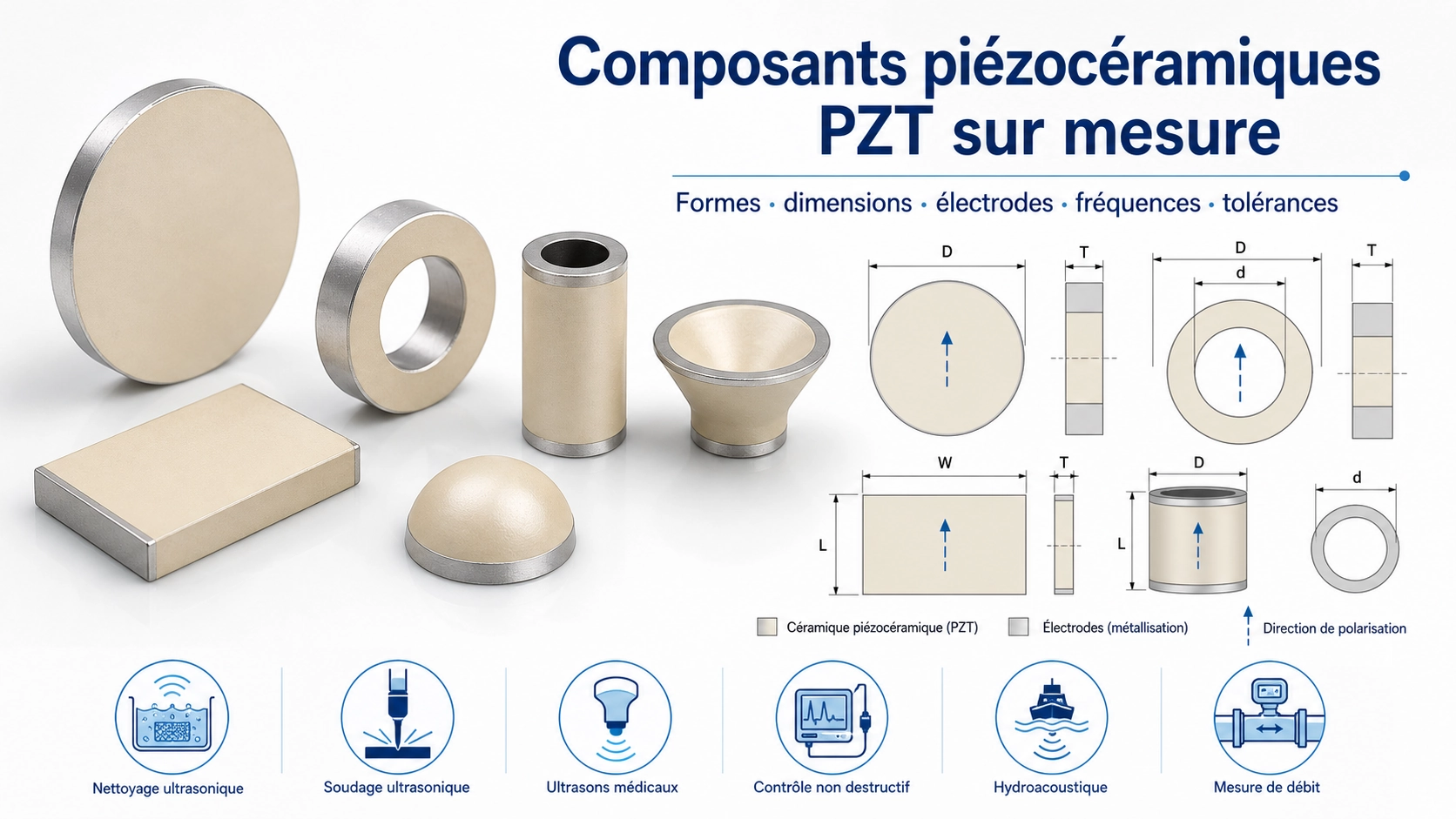

Les formes courantes incluent disques, anneaux, plaques, tubes, blocs et pièces spéciales selon dessin. La géométrie détermine le mode de vibration, l’intégration et le risque de fabrication.
Dimensions et tolérances
Les pièces très fines, larges ou complexes exigent des tolérances réalistes. Des tolérances trop serrées peuvent augmenter le coût et réduire le rendement sans gain fonctionnel réel.
Matériau et électrodes
Le choix entre PZT souple et dur dépend de la sensibilité ou de la puissance attendue. Le type de métallisation et le schéma d’électrodes doivent correspondre au collage, au brasage ou à l’assemblage final.
Points de faisabilité
Les plaques fines, anneaux à paroi étroite et tubes longs doivent être vérifiés avant lancement pour limiter les risques de fissure ou de variation dimensionnelle.
Points à vérifier avant la sélection
- dessin ou croquis exploitable
- dimensions critiques et tolérances
- matériau souhaité ou objectif de performance
- sens de polarisation et surfaces d’électrodes
- quantité et phase du projet
Erreurs fréquentes à éviter
- imposer des tolérances trop serrées sans besoin fonctionnel
- sous-estimer les risques sur pièces fines
- oublier la polarisation ou le schéma d’électrodes
Informations utiles pour l’évaluation technique
Pour une étude technique, envoyez le dessin, l’application, les contraintes électriques et mécaniques, les conditions de montage et la quantité prévue.
Conclusion
Un composant piézoélectrique sur mesure réussi équilibre performance, faisabilité et coût. Des exigences claires rendent le premier prototype plus proche de la solution finale.
