Le contrôle avant expédition commence par la spécification approuvée
Le contrôle avant expédition ne se résume pas à une seule mesure électrique. Un composant en céramique PZT peut respecter une fréquence nominale tout en restant inutilisable si ses dimensions, son dessin d’électrodes, sa polarité, son état de surface ou sa méthode d’essai ne correspondent pas au plan. Le plan de contrôle doit donc être construit à partir du plan approuvé, de la nuance matière, de la spécification d’achat et du mode de vibration visé.
Avant de lancer le contrôle, il faut également distinguer les valeurs typiques du matériau des limites d’acceptation du composant fini. Une fiche matière décrit le comportement général d’une formulation PZT. L’acceptation d’un lot doit porter sur la géométrie réelle, les électrodes, la direction de polarisation et les conditions de mesure convenues.

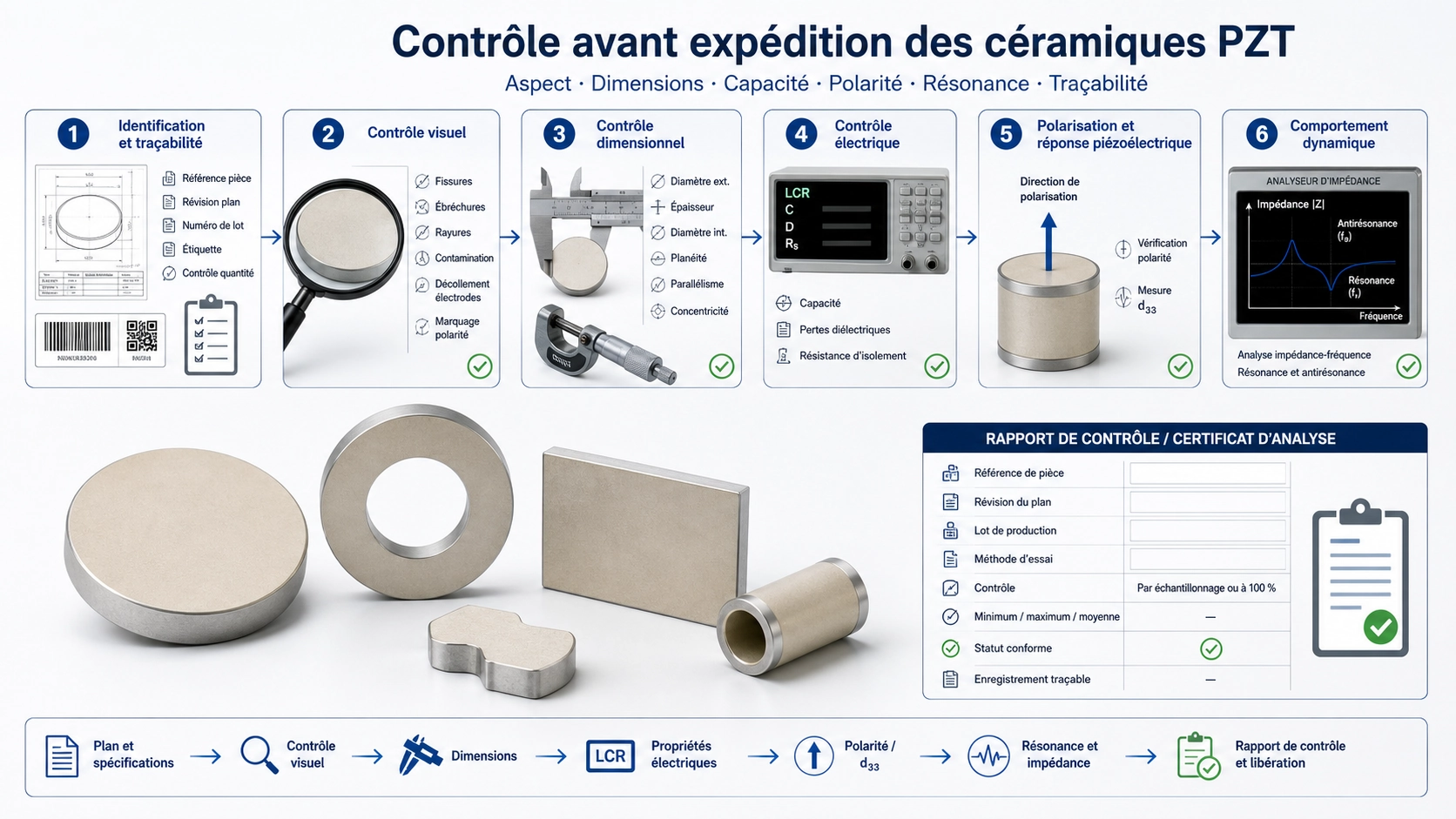

Séquence courante de contrôle d’une céramique PZT
Une séquence pratique commence par les vérifications qui ne sollicitent pas électriquement ou mécaniquement la pièce, puis passe aux mesures dépendant de la géométrie et de la polarisation. L’ordre exact peut être adapté aux disques, anneaux, plaques, tubes, empilements ou formes spéciales.
- Vérifier la référence, l’indice du plan, la nuance PZT et le lot de production.
- Contrôler l’aspect, les bords, les surfaces métallisées et le marquage de polarité.
- Mesurer les dimensions critiques et les tolérances géométriques.
- Contrôler, si spécifié, la capacité, les pertes diélectriques et la résistance d’isolement.
- Vérifier la polarité et la réponse piézoélectrique, par exemple au moyen d’un contrôle de polarité ou d’une mesure du d33.
- Mesurer la résonance, l’antirésonance et l’impédance lorsqu’elles font partie des critères d’acceptation.
- Examiner la distribution des résultats, la quantité échantillonnée et la traçabilité avant libération du lot.
Caractéristiques généralement vérifiées avant expédition
| Famille de contrôle | Caractéristiques courantes | Méthode ou équipement | Objectif |
|---|---|---|---|
| Identification et traçabilité | Référence, plan, matériau, lot, quantité | Revue des étiquettes, fiches suiveuses et dossiers de fabrication | Éviter d’associer des données correctes à une mauvaise pièce ou à un mauvais indice |
| Aspect | Fissures, éclats, pollution, décollement d’électrode, rayures, marquage | Contrôle visuel, grossissement ou système optique | Détecter les défauts susceptibles d’affecter l’assemblage, l’isolation ou la fiabilité |
| Dimensions | Diamètre, épaisseur, longueur, largeur, diamètre intérieur, planéité, parallélisme, concentricité | Micromètre, pied à coulisse, colonne de mesure, vision ou calibre dédié | La géométrie influence le montage, les contraintes, la capacité et la résonance |
| Propriétés électriques | Capacité, pertes diélectriques, résistance d’isolement | Pont LCR, mégohmmètre ou méthode équivalente convenue | Contrôler la continuité des électrodes, le comportement diélectrique et l’homogénéité du lot |
| Activation piézoélectrique | Polarité, d33 ou autre réponse convenue | Contrôle de polarité, d33-mètre ou méthode liée à l’application | Confirmer la direction de polarisation et la cohérence de la réponse |
| Comportement dynamique | Résonance, antirésonance, courbe d’impédance, impédance minimale, valeurs liées au couplage | Analyseur d’impédance ou méthode d’analyse convenue | Vérifier le mode utile et repérer les modes anormaux ou parasites |
Les conditions d’essai font partie du résultat
Une valeur isolée est incomplète. La capacité dépend de la fréquence et du niveau de mesure, de la température, du temps de stabilisation, de la compensation des câbles et du montage. La résonance et l’impédance dépendent aussi de l’état libre ou bridé, de la pression de contact, du raccordement, de la plage de balayage et du mode de vibration retenu.
Deux laboratoires peuvent donc obtenir des valeurs différentes sur la même pièce sans qu’aucun résultat soit nécessairement erroné. Les données ne sont comparables que si les conditions le sont aussi. Le rapport doit préciser l’instrument ou la méthode, la fréquence d’essai, l’état du montage, les conditions ambiantes pertinentes et le caractère exhaustif ou échantillonné du contrôle.
Contrôle à 100 %, échantillonnage et données de procédé
Toutes les caractéristiques ne nécessitent pas la même fréquence de contrôle. Pour une petite série ou une application à risque élevé, une dimension critique, la polarité ou une fréquence essentielle peuvent justifier un contrôle à 100 %. Les essais destructifs, longs ou déjà maîtrisés par un procédé stable sont plus souvent suivis par échantillonnage et surveillance du procédé.
Une moyenne seule ne suffit pas à juger l’homogénéité. Lorsque l’appairage ou le tri en fréquence est important, il faut examiner le minimum, le maximum, la moyenne et la dispersion, et conserver les valeurs individuelles si nécessaire. Un lot dont la moyenne est conforme peut contenir des valeurs aberrantes gênantes pour l’assemblage.
Définir l’acceptation avant la commande
- Fournir un plan maîtrisé indiquant dimensions, tolérances, électrodes et direction de polarisation.
- Distinguer les limites obligatoires des valeurs données à titre indicatif.
- Préciser la fréquence, le montage ou l’état libre pour les mesures de capacité et d’impédance.
- Définir la taille de l’échantillon ou demander des données à 100 % uniquement pour les caractéristiques réellement critiques.
- Convenir du format de rapport, de l’identification du lot et du traitement des non-conformités.
- Pour un remplacement, fournir le plan, les données d’échantillon et les conditions d’application, et pas seulement le nom matière d’un autre fournisseur.
Articulation des cinq articles de la série
Le présent article donne la vue d’ensemble. Les méthodes détaillées sont traitées dans nos guides sur la mesure de la résonance, de l’impédance et de la capacité, le contrôle dimensionnel et les tolérances, la qualité de polarisation et la lecture d’un rapport de contrôle ou d’un COA.
Pour un projet sur mesure, transmettez à Hurricane PZT l’application, la forme, les dimensions, le matériau, les électrodes, la direction de polarisation, les valeurs électriques visées, la quantité et le plan de contrôle souhaité. Nous pouvons examiner les caractéristiques à maîtriser sur la pièce finie et préparer les échantillons ou les documents de lot correspondants. Consultez nos produits en céramique PZT ou contactez notre équipe.
