Die Versandprüfung beginnt mit der freigegebenen Spezifikation
Eine Versandprüfung besteht nicht aus nur einer elektrischen Messung. Ein PZT-Keramikbauteil kann die Nennfrequenz einhalten und dennoch ungeeignet sein, wenn Abmessungen, Elektrodenbild, Polarität, Oberfläche oder Prüfverfahren nicht zur Zeichnung passen. Der Prüfplan muss deshalb auf der freigegebenen Zeichnung, der Materialanforderung, der Bestellspezifikation und dem vorgesehenen Schwingungsmodus beruhen.
Vor der Prüfung ist außerdem zwischen typischen Materialwerten und Abnahmegrenzen des fertigen Bauteils zu unterscheiden. Ein Materialdatenblatt beschreibt die allgemeine Richtung eines Werkstoffs. Die Losabnahme muss sich auf die tatsächliche Geometrie, Elektroden, Polarisationsrichtung und vereinbarten Messbedingungen beziehen.

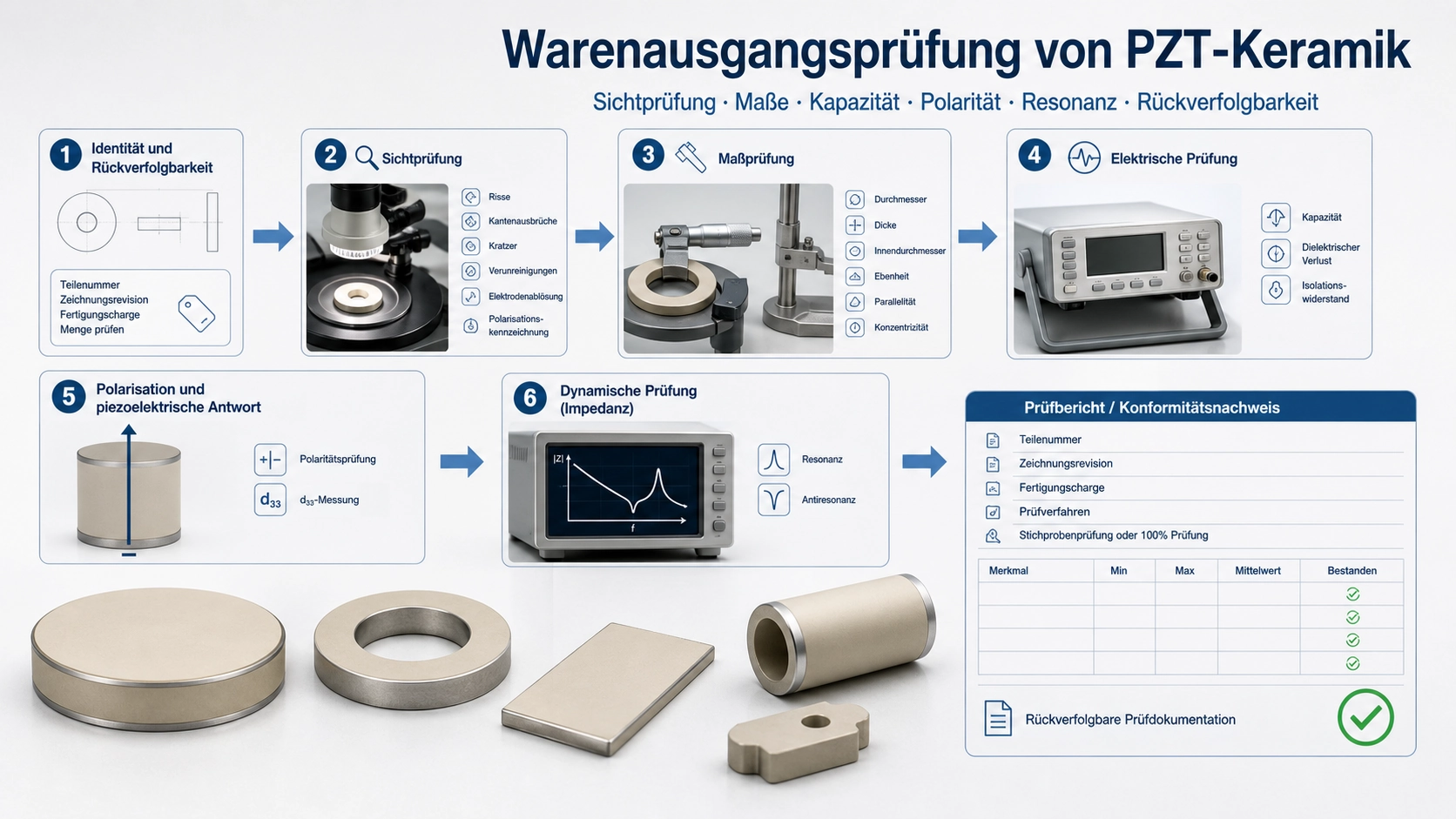

Typischer Prüfablauf für PZT-Keramik
Ein sinnvoller Ablauf beginnt mit Prüfungen, die das Bauteil weder elektrisch noch mechanisch wesentlich belasten, und führt anschließend zu Messungen, die von Geometrie und Polarisation abhängen. Die Reihenfolge kann für Scheiben, Ringe, Platten, Rohre, Stapel oder Sonderformen angepasst werden.
- Teilenummer, Zeichnungsstand, Werkstoff und Fertigungslos bestätigen.
- Oberfläche, Kanten, Elektroden und Polaritätskennzeichnung prüfen.
- Kritische Maße und Form- und Lagetoleranzen messen.
- Falls spezifiziert, Kapazität, Verlustfaktor und Isolationswiderstand prüfen.
- Polarität und piezoelektrische Reaktion, etwa mit Polaritäts- oder d33-Prüfung, bestätigen.
- Resonanz, Antiresonanz und Impedanz messen, sofern sie Abnahmekriterien sind.
- Ergebnisverteilung, Stichprobenumfang und Rückverfolgbarkeit vor Freigabe bewerten.
Typische Merkmale vor dem Versand
| Prüfgruppe | Typische Merkmale | Methode oder Gerät | Zweck |
|---|---|---|---|
| Identität und Rückverfolgbarkeit | Teilenummer, Zeichnung, Material, Los, Menge | Abgleich von Etikett, Laufkarte und Fertigungsunterlagen | Verhindert, dass richtige Daten dem falschen Teil oder Änderungsstand zugeordnet werden |
| Sichtprüfung | Risse, Ausbrüche, Verschmutzung, Elektrodenablösung, Kratzer, Kennzeichnung | Sichtprüfung, Vergrößerung oder optische Inspektion | Erkennt Schäden mit Einfluss auf Montage, Isolation oder Zuverlässigkeit |
| Abmessungen | Durchmesser, Dicke, Länge, Breite, Innendurchmesser, Ebenheit, Parallelität, Konzentrizität | Mikrometer, Messschieber, Höhenmessgerät, optisches System oder Lehre | Geometrie beeinflusst Passung, Spannung, Kapazität und Resonanz |
| Elektrische Werte | Kapazität, Verlustfaktor, Isolationswiderstand | LCR-Messgerät, Isolationsprüfer oder vereinbarte Methode | Prüft Elektrodenkontinuität, dielektrisches Verhalten und Loskonsistenz |
| Piezoelektrische Aktivierung | Polarität, d33 oder vereinbarte Reaktionsgröße | Polaritätsprüfung, d33-Meter oder anwendungsspezifisches Verfahren | Bestätigt Polarisationsrichtung und gleichmäßige Reaktion |
| Dynamisches Verhalten | Resonanz, Antiresonanz, Impedanzkurve, Mindestimpedanz, kopplungsbezogene Werte | Impedanzanalysator oder vereinbartes Analyseverfahren | Verifiziert den Nutzmodus und erkennt Nebenmoden |
Prüfbedingungen sind Teil des Ergebnisses
Ein Zahlenwert allein ist unvollständig. Die Kapazität hängt von Messfrequenz, Pegel, Temperatur, Stabilisierungszeit, Kabelkompensation und Kontaktierung ab. Resonanz und Impedanz werden zusätzlich durch freien oder eingespannten Zustand, Kontaktdruck, Verdrahtung, Sweep-Bereich und gewählten Modus beeinflusst.
Zwei Labore können daher am selben Bauteil unterschiedliche Werte erhalten, ohne dass zwingend ein Fehler vorliegt. Vergleichbar sind nur Messungen unter vergleichbaren Bedingungen. Im Bericht sollten Gerät oder Methode, Frequenz, Montagezustand, relevante Umgebung und Umfang der Prüfung angegeben sein.
100-%-Prüfung, Stichprobe und Prozessdaten
Nicht jedes Merkmal benötigt denselben Prüfumfang. Bei kleinen Losen oder risikoreichen Anwendungen können kritische Maße, Polarität oder eine Zielfrequenz eine 100-%-Prüfung rechtfertigen. Zerstörende, zeitaufwendige oder durch stabile Prozesse beherrschte Merkmale werden häufiger über Stichproben und Prozessüberwachung kontrolliert.
Ein Mittelwert reicht zur Losbewertung nicht aus. Wenn Sortierung oder Paarung wichtig ist, sind Minimum, Maximum, Mittelwert und Streuung zu betrachten; bei Bedarf werden Einzelwerte aufbewahrt. Ein zulässiger Mittelwert kann Ausreißer verdecken.
Abnahme vor der Bestellung definieren
- Gelenkte Zeichnung mit Maßen, Toleranzen, Elektroden und Polarisationsrichtung bereitstellen.
- Verbindliche Grenzwerte von reinen Referenzwerten unterscheiden.
- Frequenz, Halterung oder freien Zustand für Kapazitäts- und Impedanzmessungen festlegen.
- Stichprobenumfang definieren oder 100-%-Daten nur für wirklich kritische Merkmale fordern.
- Berichtsformat, Loskennzeichnung und Behandlung von Abweichungen vereinbaren.
- Bei Ersatzprojekten Zeichnung, Musterdaten und Einsatzbedingungen statt nur einer fremden Materialbezeichnung liefern.
Zusammenhang der fünf Prüfthemen
Dieser Beitrag liefert den Überblick. Details behandeln unsere Leitfäden zu Resonanz, Impedanz und Kapazität, Maßprüfung und Toleranzen, Polarisationsqualität sowie Prüfbericht und COA.
Für ein kundenspezifisches Projekt senden Sie Hurricane PZT Anwendung, Form, Maße, Material, Elektroden, Polarisationsrichtung, Zielwerte, Menge und gewünschten Prüfplan. Wir können die am fertigen Bauteil zu kontrollierenden Merkmale prüfen und Muster- oder Losdokumentation abstimmen. Sehen Sie unsere PZT-Produkte oder kontaktieren Sie uns.
