Introduction
La géométrie d’un composant PZT ne se limite pas à sa forme extérieure. Elle conditionne le mode de vibration, la fréquence, l’intégration mécanique, les électrodes et le risque de fabrication.

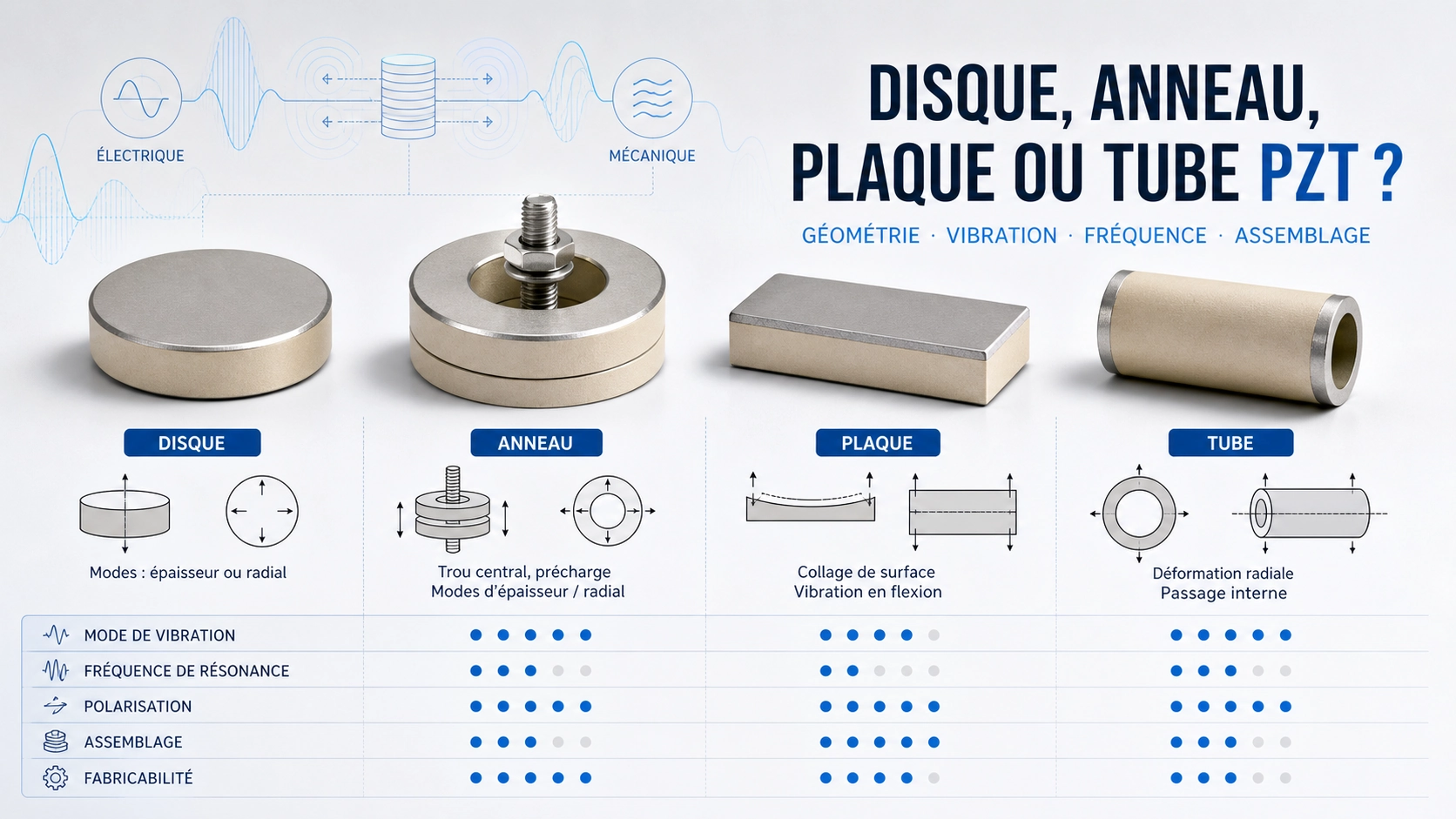

Disque, anneau, plaque et tube ne sont pas interchangeables. Chaque géométrie répond à un mode de fonctionnement et à une contrainte d’assemblage différente.
Disques PZT
Les disques sont courants dans les capteurs, transducteurs compacts et modes d’épaisseur ou radiaux. Leur fréquence dépend fortement de l’épaisseur, du diamètre et de la finition.
Anneaux PZT
Les anneaux conviennent aux structures avec trou central ou serrage mécanique. Diamètre intérieur, diamètre extérieur et concentricité influencent la résonance et le montage.
Plaques PZT
Les plaques sont utilisées pour des surfaces actives plates, des éléments de flexion ou des structures compactes. Les plaques fines demandent une attention particulière au risque de fissure et de voilage.
Tubes PZT
Les tubes sont adaptés à certaines structures cylindriques de capteur ou d’actionneur. L’épaisseur de paroi, la rectitude et les électrodes intérieure/extérieure sont déterminantes.
Points à vérifier avant la sélection
- mode de vibration souhaité
- espace disponible et méthode de montage
- précharge ou contrainte mécanique
- électrodes et polarisation
- tolérances et faisabilité
Erreurs fréquentes à éviter
- choisir la géométrie uniquement selon l’encombrement
- négliger l’effet du trou central d’un anneau
- spécifier une plaque trop fine sans validation
Informations utiles pour l’évaluation technique
Pour choisir la géométrie, indiquez l’application, le dessin, la fréquence cible, le montage et la méthode de connexion électrique.
Conclusion
La bonne géométrie PZT limite les corrections ultérieures. Disque, anneau, plaque et tube correspondent à des solutions mécaniques et vibratoires différentes.
