Einführung

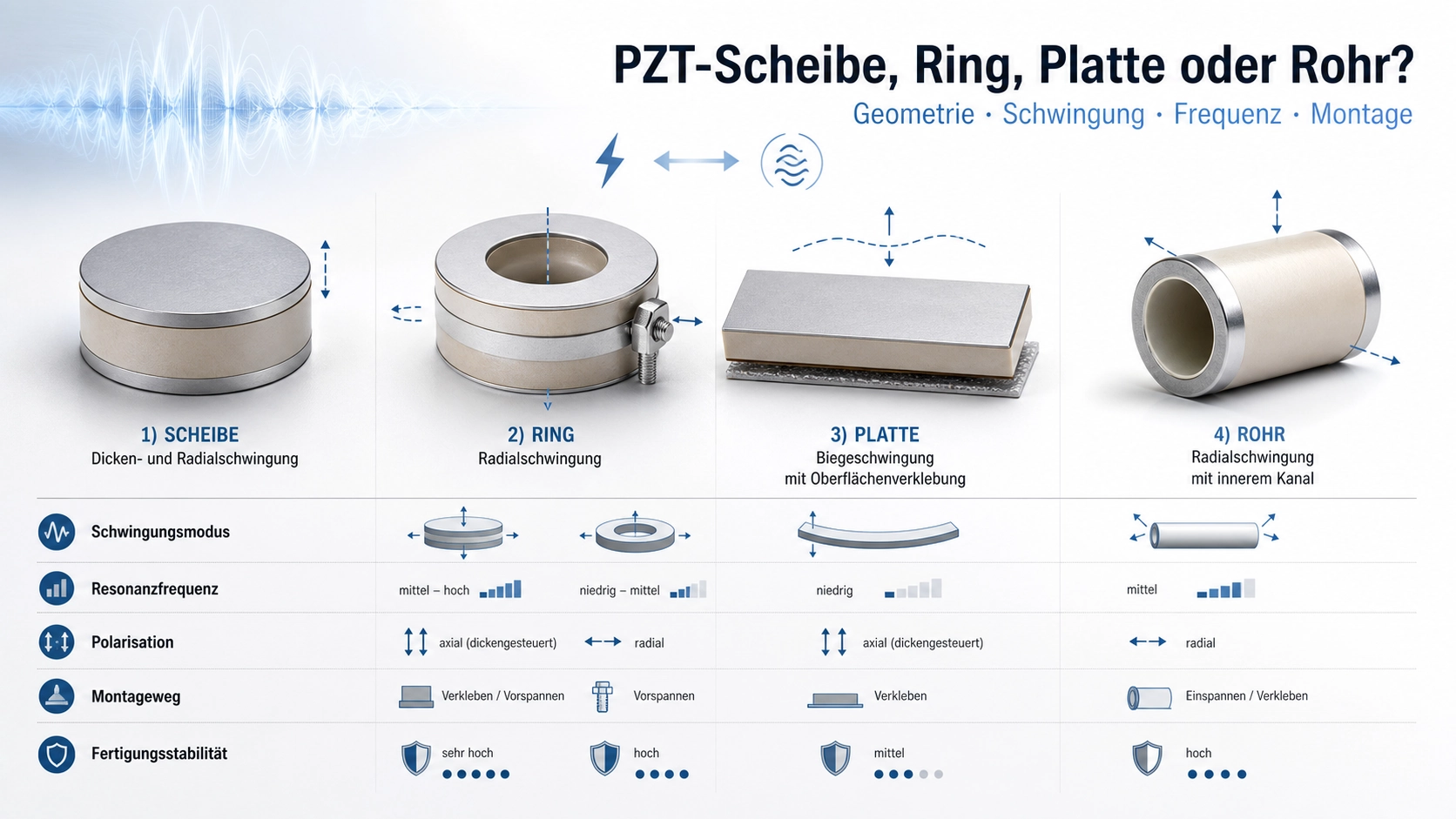

Die Geometrie eines PZT-Bauteils ist keine reine Formfrage. Sie bestimmt Schwingungsmodus, Frequenzverhalten, Befestigung, Elektrodenlayout und Fertigungsrisiko.
Wer Scheiben, Ringe, Platten und Rohre direkt gegeneinander austauscht, übersieht oft die akustischen und mechanischen Unterschiede dieser Formen.
PZT-Scheiben
Scheiben werden häufig für Sensoren, kleine Wandler und Dicken- oder Radialmoden verwendet. Sie sind vergleichsweise gut beherrschbar, reagieren aber stark auf Dicke und Durchmesser.
PZT-Ringe
Ringe eignen sich für verschraubte oder zentral durchbrochene Baugruppen. Innendurchmesser, Außendurchmesser und Konzentrizität müssen kontrolliert werden, weil sie Resonanz und Montage beeinflussen.
PZT-Platten
Platten sind sinnvoll, wenn flache Bauform, Biegung oder definierte aktive Fläche wichtig sind. Dünne Platten sind jedoch empfindlicher gegenüber Verzug und Bruch.
PZT-Rohre
Rohre werden für zylindrische Sensor- und Aktorstrukturen genutzt. Wandstärke, Geradheit und Innen-/Außenelektroden sind hier besonders wichtig.
Prüfpunkte vor der Auswahl
- erforderlicher Schwingungsmodus
- Bauraum und Montagekonzept
- Vorspannung oder mechanische Last
- Elektrodenlayout und Polarisation
- Toleranzen und Fertigungsrisiko
Häufige Fehler vermeiden
- Geometrie nur nach Platzbedarf auszuwählen
- den Einfluss der Ringbohrung zu unterschätzen
- zu dünne Platten ohne Machbarkeitsprüfung zu spezifizieren
Angaben für die technische Bewertung
Für eine sinnvolle Geometrieauswahl sind Anwendung, Zeichnung, Zielfrequenz, Einbausituation und elektrische Kontaktierung erforderlich.
Fazit
Die richtige PZT-Geometrie reduziert spätere Korrekturen. Scheibe, Ring, Platte und Rohr sind keine beliebigen Varianten, sondern unterschiedliche konstruktive Lösungen.
