Introduction
Le PZT, ou titanate-zirconate de plomb, est l’une des céramiques piézoélectriques les plus utilisées dans les transducteurs ultrasoniques, les capteurs et les actionneurs. Son intérêt vient de sa forte réponse électromécanique, de sa flexibilité de formulation et de sa compatibilité avec de nombreuses géométries.
Pour un ingénieur ou un acheteur technique, comprendre les bases du PZT permet de comparer les fiches matière avec plus de précision. Une valeur élevée de sensibilité ne suffit pas si l’application exige une faible perte, une bonne stabilité thermique ou un fonctionnement résonant de longue durée.
Que signifie PZT ?
PZT désigne le titanate-zirconate de plomb, de formule Pb(Zr,Ti)O3. Après polarisation, les domaines ferroélectriques sont orientés pour permettre l’effet piézoélectrique : génération de charge sous contrainte mécanique ou déformation sous champ électrique.
Paramètres essentiels à lire
d33 indique la réponse de charge ou de déformation dans la direction de polarisation. Le facteur de couplage décrit l’efficacité de conversion électromécanique. Qm renseigne sur les pertes mécaniques en résonance. Ces valeurs doivent être lues avec les pertes diélectriques, la température et la géométrie.

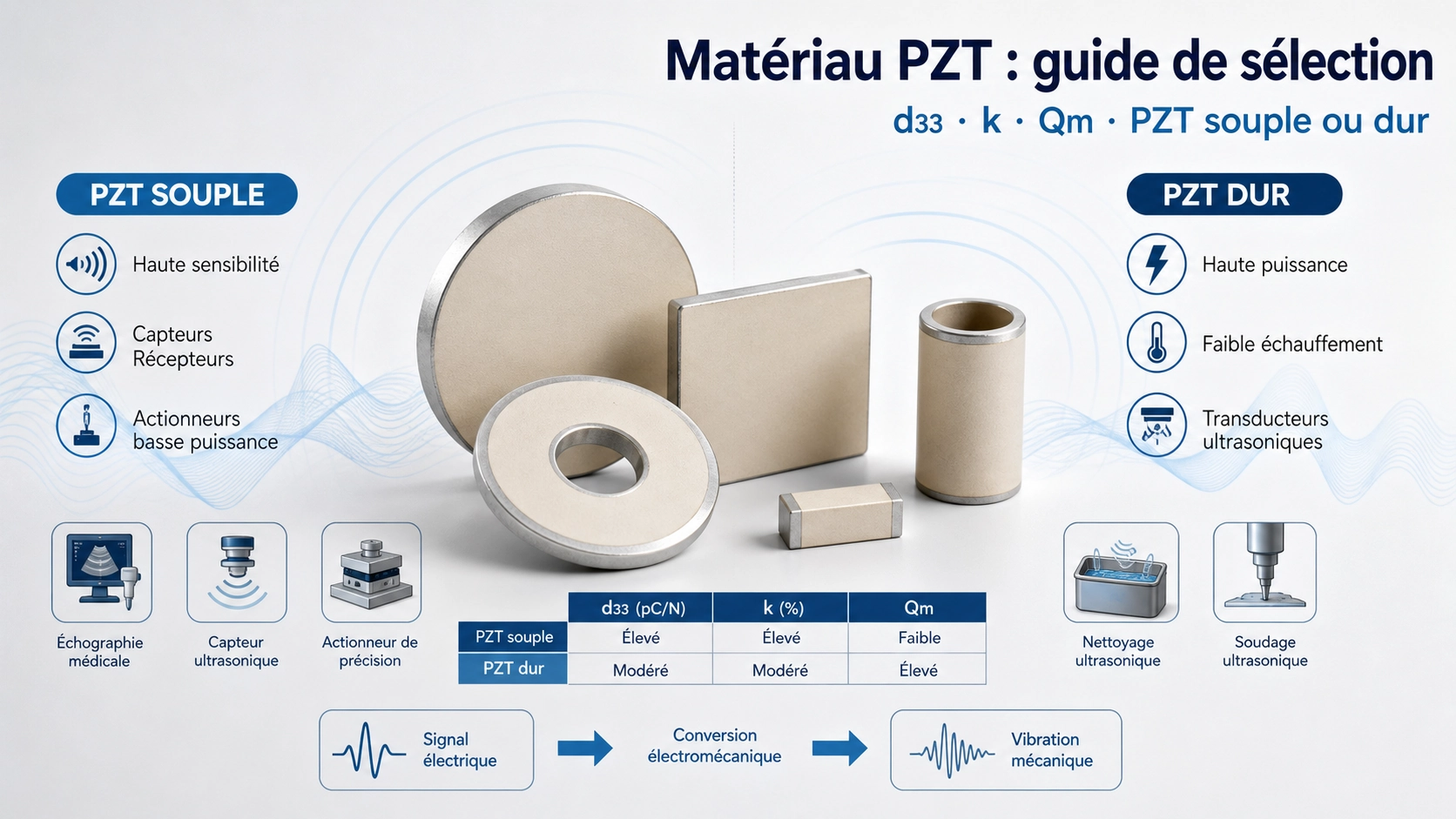

PZT souple et PZT dur
Un PZT souple est souvent choisi pour la sensibilité, la réception ou l’actionnement à faible niveau d’excitation. Un PZT dur convient mieux aux applications de puissance comme le nettoyage, le soudage ou les transducteurs travaillant longtemps en résonance.
Relier le matériau à la géométrie
Un disque, un anneau, une plaque ou un tube ne sollicitent pas le matériau de la même façon. Le mode de vibration, l’épaisseur, les électrodes et la polarisation influencent directement la fréquence et l’impédance finales.
Points à vérifier avant la sélection
- fonction de l’application : émission, réception, résonance ou impulsion
- géométrie attendue : disque, anneau, plaque, tube ou forme spéciale
- fréquence cible et mode de vibration
- niveau de puissance, échauffement et environnement thermique
- sens de polarisation et configuration des électrodes
Erreurs fréquentes à éviter
- choisir uniquement sur la base d’un d33 élevé
- utiliser un PZT souple en forte puissance sans vérifier les pertes
- oublier l’effet de la colle, de la précharge, du boîtier et de la charge mécanique
Informations utiles pour l’évaluation technique
Pour un projet sur mesure, transmettez l’application, les dimensions, la fréquence, les contraintes de montage et la quantité prévue afin de vérifier ensemble le matériau et la géométrie.
Conclusion
Le bon choix de PZT ne repose pas sur un seul chiffre. Il résulte d’un équilibre entre matériau, géométrie, fréquence, polarisation et conditions de fonctionnement.
