Einführung
PZT, also Blei-Zirkonat-Titanat, gehört zu den wichtigsten piezoelektrischen Keramiken für Ultraschallwandler, Sensoren und Aktoren. Die Werkstoffauswahl bestimmt nicht nur die Empfindlichkeit, sondern auch Verlustverhalten, Stabilität, Frequenzlage und Lebensdauer des fertigen Bauteils.
Für technische Einkäufer und Entwickler ist ein sauberes Verständnis der PZT-Grundlagen entscheidend. Nur so lassen sich Datenblätter sinnvoll vergleichen und typische Fehlentscheidungen vermeiden, etwa die Auswahl eines sehr empfindlichen Werkstoffs für einen dauerhaft hoch belasteten Leistungswandler.
Was bedeutet PZT?
PZT steht für Blei-Zirkonat-Titanat mit der Formel Pb(Zr,Ti)O3. Nach dem Polarisieren richten sich ferroelektrische Domänen bevorzugt aus. Dadurch kann das Bauteil elektrische Ladung bei mechanischer Belastung erzeugen oder sich unter einem elektrischen Feld mechanisch verformen.
Wichtige Kennwerte
d33 beschreibt die Ladungs- oder Dehnungsantwort in Polarisationsrichtung. Der Kopplungsfaktor zeigt, wie effizient elektrische und mechanische Energie ineinander umgewandelt werden. Qm beschreibt die mechanischen Verluste im Resonanzbetrieb. Diese Werte müssen immer zusammen mit Verlusten, Temperaturgrenzen und Geometrie bewertet werden.
Weiche und harte PZT-Werkstoffe

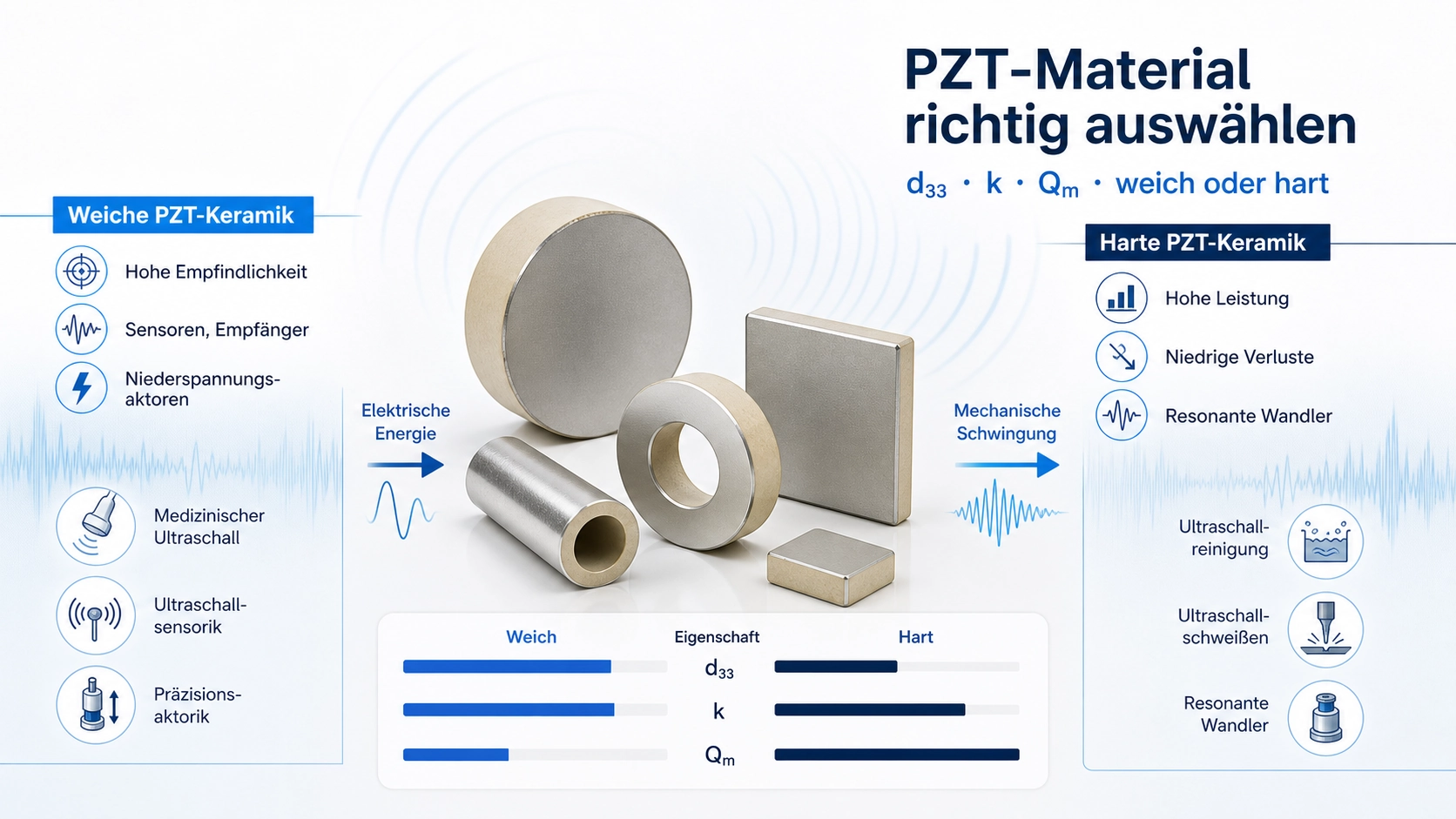

Weiche PZT-Werkstoffe werden häufig für Sensorik, Empfang und präzise Aktuation gewählt, weil sie hohe Empfindlichkeit bieten. Harte PZT-Werkstoffe eignen sich besser für Ultraschallreinigung, Schweißen und andere Leistungsanwendungen, bei denen geringe Verluste und stabile Resonanz wichtig sind.
Material und Geometrie gemeinsam betrachten
Eine Scheibe, ein Ring, eine Platte und ein Rohr nutzen unterschiedliche Schwingungsmodi. Deshalb kann derselbe Werkstoff in verschiedenen Geometrien ein anderes elektrisches und akustisches Verhalten zeigen. Die Auswahl sollte daher immer zur Zielstruktur passen.
Prüfpunkte vor der Auswahl
- Anwendungsfunktion: Senden, Empfangen, Resonanzbetrieb oder Impulsbetrieb
- Geometrie: Scheibe, Ring, Platte, Rohr oder Sonderform
- Zielfrequenz und Schwingungsmodus
- Leistungsniveau, Eigenerwärmung und Umgebungstemperatur
- Polarisationsrichtung und Elektrodenlayout
Häufige Fehler vermeiden
- nur nach einem hohen d33-Wert auszuwählen
- einen weichen Werkstoff ohne Verlustbewertung in einer Leistungsanwendung einzusetzen
- Klebstoff, Vorspannung, Gehäuse und Lastbedingungen nicht einzubeziehen
Angaben für die technische Bewertung
Für kundenspezifische Projekte können Anwendung, Abmessungen, Frequenzziel, Montagebedingungen und Stückzahl übermittelt werden, damit Werkstoff und Geometrie gemeinsam geprüft werden können.
Fazit
Eine zuverlässige PZT-Auswahl entsteht durch die gemeinsame Bewertung von Werkstoff, Geometrie, Frequenz, Polarisation und Betriebsbedingungen. So wird aus einem Datenblattwert eine belastbare Bauteillösung.
