Introduction
Les transducteurs de nettoyage ultrasonique fonctionnent souvent en résonance et sur de longues durées. Le PZT doit donc présenter de faibles pertes, une bonne stabilité et une tenue suffisante aux contraintes électriques et mécaniques.
Dans ce contexte, la sensibilité maximale n’est pas le critère principal. Les priorités sont la stabilité thermique, la tenue en puissance et la régularité du comportement dans l’assemblage.
Pourquoi privilégier un PZT dur
Un PZT dur offre généralement un Qm plus élevé et des pertes plus faibles. Il convient mieux au fonctionnement continu et limite l’échauffement interne.
Rôle de l’anneau et de la précharge

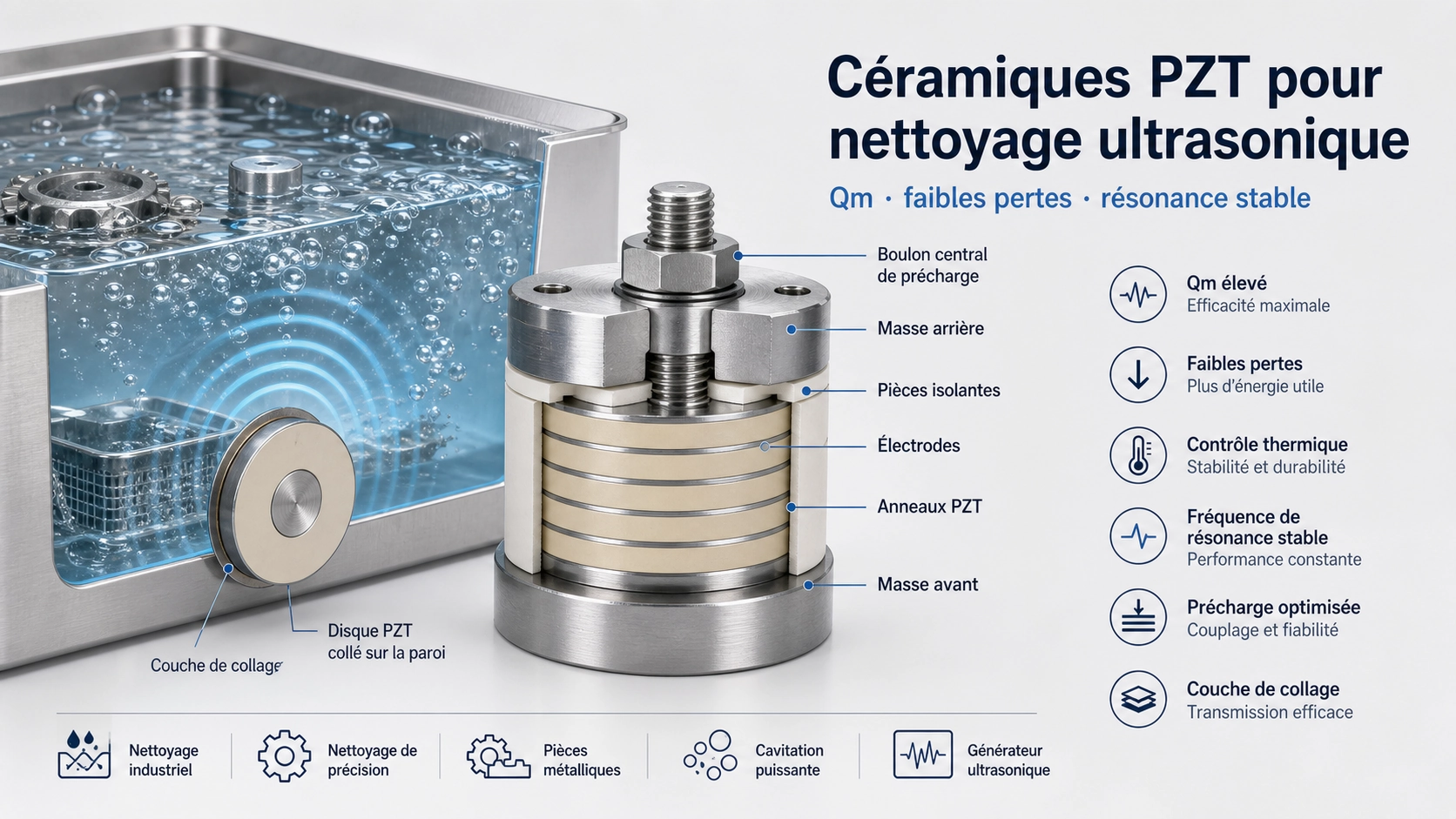

Dans un transducteur boulonné, les anneaux PZT travaillent dans un empilement précontraint. Les diamètres, la planéité et le parallélisme doivent correspondre aux pièces métalliques.
Fréquence et échauffement
La fréquence dépend de l’épaisseur, de la densité et du montage. Des pertes trop élevées peuvent provoquer échauffement, dérive et réduction de durée de vie.
Évaluation de l’ensemble
Le PZT doit être évalué avec la vis, les masses métalliques, l’isolation et les conditions de montage, pas uniquement comme une pièce isolée.
Points à vérifier avant la sélection
- fréquence nominale et plage acceptée
- dimensions de l’anneau et tolérances
- puissance et cycle de fonctionnement
- précharge et structure mécanique
- conditions thermiques et essais
Erreurs fréquentes à éviter
- choisir un PZT souple uniquement pour d33
- négliger le parallélisme et l’état de surface
- tester la céramique hors de son empilement réel
Informations utiles pour l’évaluation technique
Pour étudier un projet de nettoyage ultrasonique, indiquez la fréquence, la puissance, les dimensions de l’anneau, le montage et l’environnement d’utilisation.
Conclusion
Un transducteur de nettoyage fiable exige un PZT adapté à la puissance. Le matériau, les tolérances et l’assemblage mécanique doivent être cohérents.
