Einführung
PZT-Scheiben werden häufig in Ultraschallsensoren und kompakten Wandlern eingesetzt, weil sie eine klare Geometrie, gute Fertigbarkeit und definierte Schwingungsmodi bieten.
Die Leistung hängt jedoch nicht nur vom Durchmesser ab. Dicke, Werkstoff, Elektroden, Polung und Montage verändern Frequenz, Impedanz und Signalverhalten.

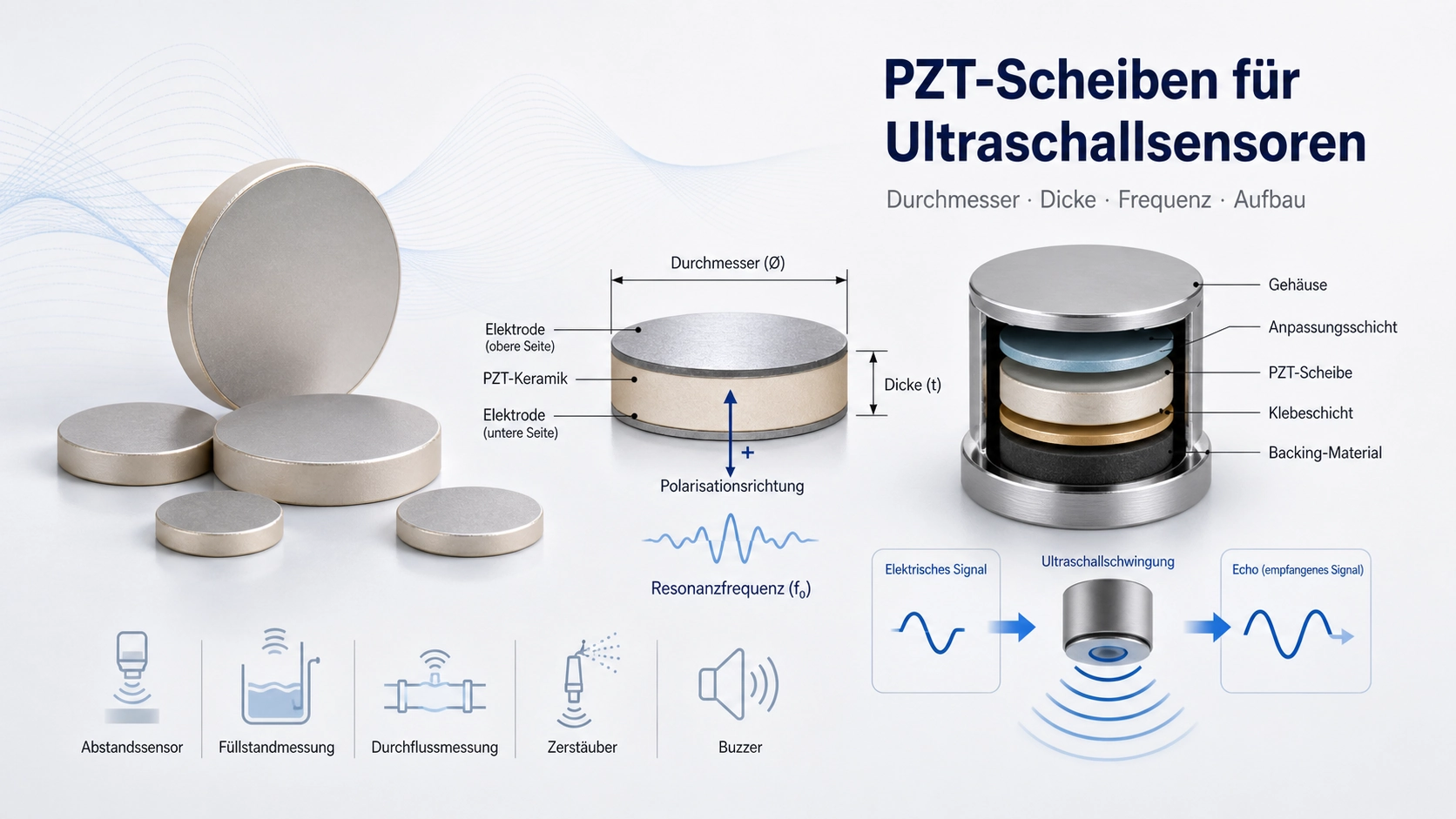

Durchmesser und Dicke
Die Dicke beeinflusst besonders den Dickenmodus und die Frequenz. Der Durchmesser wirkt auf aktive Fläche und Radialmoden. Kleine Maßänderungen können Resonanz und Impedanz verschieben.
Werkstoffauswahl
Weiches PZT eignet sich für empfindlichkeitsorientierte Sensoren. Hartes PZT kann sinnvoll sein, wenn Resonanzbetrieb, Stabilität oder höhere Ansteuerung wichtig sind.
Elektroden und Polarisation
Meist werden die beiden Flächen metallisiert. Sonderlayouts sind möglich, müssen aber zur Polarisation und Kontaktierung passen.
Montage und Kopplung
Klebstoff, Gehäuse, Anpassschichten und mechanische Last beeinflussen das Endverhalten deutlich.
Prüfpunkte vor der Auswahl
- Durchmesser, Dicke und Toleranzen
- Zielfrequenz oder Schwingungsmodus
- Werkstoffrichtung und Funktionsziel
- Elektrodenmaterial und Kontaktfläche
- Montageart und Umgebung
Häufige Fehler vermeiden
- nur nach Durchmesser auszuwählen
- Klebstoff und Gehäuse nicht zu berücksichtigen
- Empfindlichkeit und Leistungsfähigkeit nicht zu priorisieren
Angaben für die technische Bewertung
Für eine Bewertung sind Abmessungen, Frequenz, Anwendung, Montagekonzept und Menge hilfreich.
Fazit
Auch eine einfache PZT-Scheibe muss als Teil des Gesamtsystems ausgewählt werden, damit Frequenz und Signalverhalten stabil bleiben.
