Einführung
Die Auswahl des piezoelektrischen Werkstoffs gehört zu den wichtigsten Entscheidungen im Ultraschalldesign. Sie beeinflusst Empfindlichkeit, Hub, Impedanz, Verlustwärme, Leistungsfähigkeit und Langzeitstabilität.

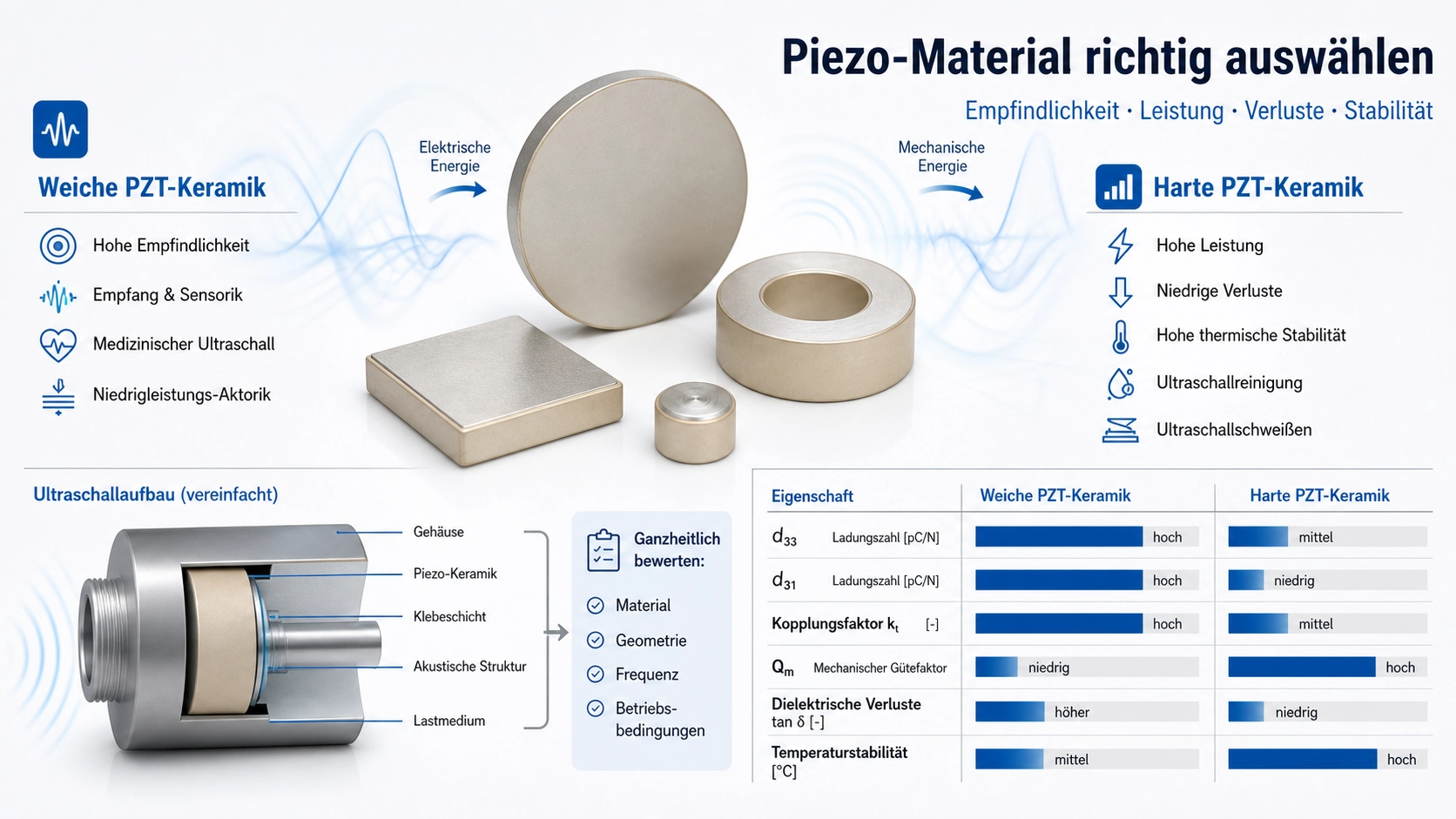

Weiches und hartes PZT unterscheiden sich nicht nur im Datenblatt. Der Unterschied zeigt sich besonders im realen Betrieb, wenn Bauteile unter Last, bei Resonanz oder bei erhöhter Temperatur arbeiten.
Wann weiches PZT sinnvoll ist
Weiches PZT wird häufig gewählt, wenn hohe Empfindlichkeit, gute Empfangseigenschaften oder große Antwort bei niedriger Ansteuerung gefragt sind. Typische Anwendungen sind Sensoren, Empfänger, medizinische Elemente und präzise Aktoren.
Wann hartes PZT sinnvoll ist
Hartes PZT eignet sich besser für Dauerbetrieb, Resonanzbetrieb und hohe Leistungen. Es bietet in der Regel geringere Verluste, höhere mechanische Güte und bessere Stabilität unter starker elektrischer und mechanischer Belastung.
Welche Kennwerte zu vergleichen sind
Neben d33 sind Qm, dielektrische Verluste, Kopplungsfaktor, Permittivität, Temperaturgrenzen und Entpolarisationsfestigkeit relevant. Ein hoher d33-Wert allein ist kein belastbares Auswahlkriterium.
Mechanischer Aufbau als Teil der Auswahl
Dicke, Durchmesser, Vorspannung, Klebstoff, Gehäuse und Last ändern das Endverhalten. Deshalb sollte der Werkstoff immer in Verbindung mit Geometrie und Schwingungsmodus bewertet werden.
Prüfpunkte vor der Auswahl
- Steht Empfindlichkeit oder Leistungsfähigkeit im Vordergrund?
- arbeitet das Bauteil lange in der Nähe der Resonanz?
- welche thermische Belastung ist zu erwarten?
- welche Geometrie und welcher Schwingungsmodus werden benötigt?
- welche Elektroden- und Polarisationsrichtung ist vorgesehen?
Häufige Fehler vermeiden
- den Werkstoff nur nach d33 auszuwählen
- Verluste und Qm bei Leistungsanwendungen zu unterschätzen
- Werkstoffbezeichnungen verschiedener Lieferanten ungeprüft gleichzusetzen
Angaben für die technische Bewertung
Für eine technische Vorauswahl sind Anwendung, Zielfrequenz, Geometrie, Ansteuerung und Stückzahl hilfreich. Damit lässt sich die Materialrichtung vor der Musterfertigung eingrenzen.
Fazit
Weiches PZT ist meist der bessere Ausgangspunkt für empfindlichkeitsorientierte Designs. Hartes PZT ist die robustere Wahl für resonante Leistungsanwendungen und thermisch anspruchsvolle Systeme.
