Einführung

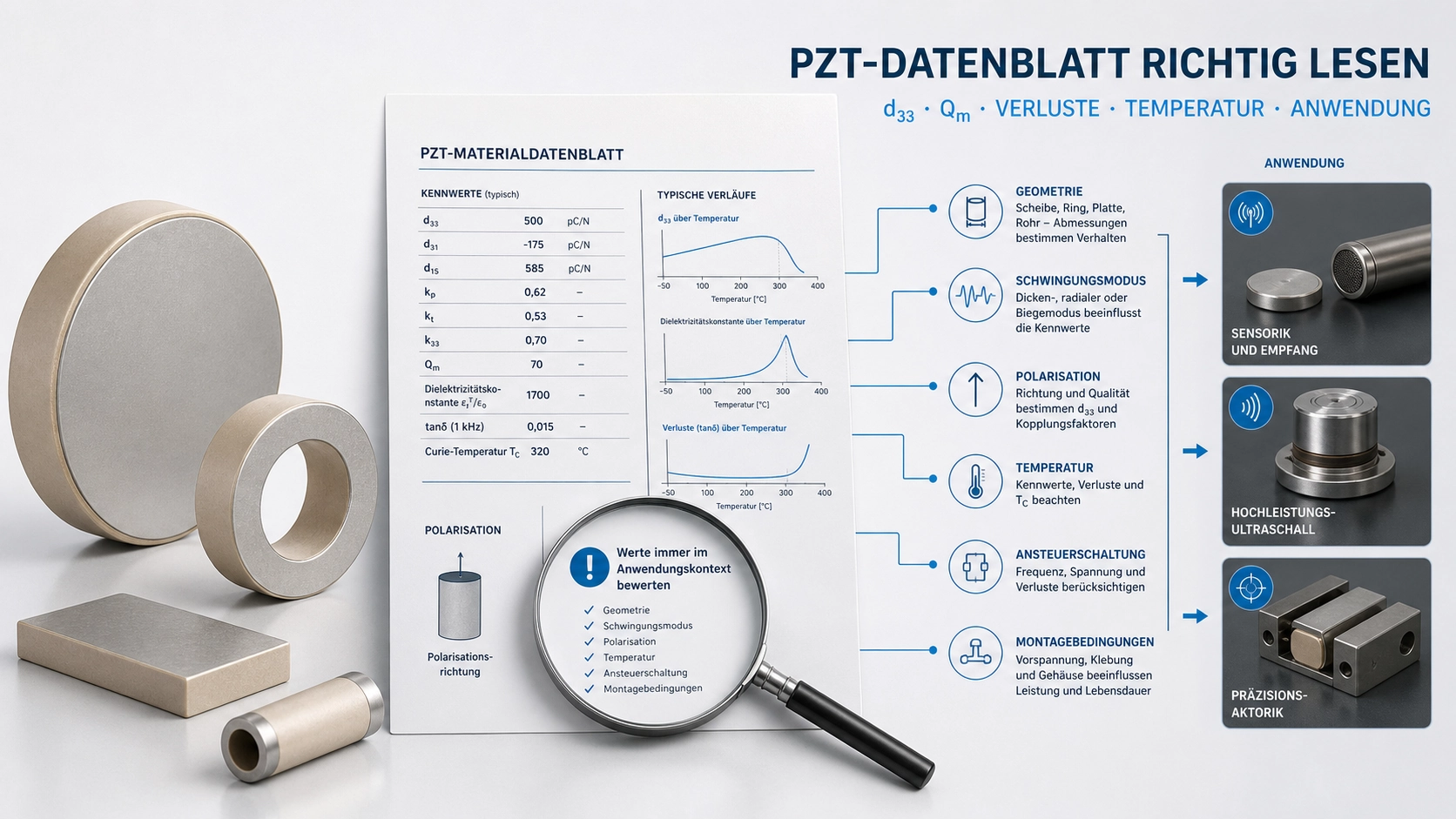

Ein PZT-Datenblatt ist keine Rangliste einzelner Zahlen. Jeder Kennwert beschreibt einen bestimmten Aspekt des Werkstoffverhaltens und muss zur Anwendung, Geometrie und Schwingungsform passen.
Wer die Werte korrekt interpretiert, vermeidet typische Fehlentscheidungen wie die Auswahl nach hohem d33, obwohl Verluste, Qm oder Temperaturverhalten kritischer sind.
d33 und d31
d-Kennwerte beschreiben die piezoelektrische Antwort in bestimmten Richtungen. d33 bezieht sich häufig auf die Polarisationsrichtung; d31 ist für Quer- oder Biegeverhalten relevant.
Kopplungsfaktoren
kp, kt und k33 gelten für unterschiedliche Schwingungsmodi. Entscheidend ist der passende Kopplungsfaktor für die Zielmode, nicht der höchste Wert im Datenblatt.
Qm und Verluste
Ein hoher Qm-Wert ist für Resonanz- und Leistungsbetrieb vorteilhaft. Dielektrische Verluste beeinflussen Erwärmung und Effizienz, besonders bei Daueransteuerung.
Temperatur und Stabilität
Curie-Temperatur und Einsatzgrenzen sollten mit Sicherheitsabstand betrachtet werden. Betrieb nahe am Grenzwert kann Polarisation und Lebensdauer beeinträchtigen.
Prüfpunkte vor der Auswahl
- Kennwert passend zum Schwingungsmodus
- d33 oder d31 nach Designrichtung
- Qm und dielektrische Verluste
- Permittivität und erwartete Kapazität
- Curie-Temperatur und thermischer Sicherheitsabstand
Häufige Fehler vermeiden
- nur d33 zu vergleichen
- den falschen Kopplungsfaktor für die Mode zu verwenden
- Verluste bei Leistungsbetrieb zu ignorieren
Angaben für die technische Bewertung
Wenn unklar ist, welche Kennwerte zählen, helfen Anwendung, Geometrie und Zielfrequenz bei der technischen Einordnung.
Fazit
Ein PZT-Datenblatt richtig zu lesen heißt, jeden Kennwert mit der Funktion des Bauteils zu verbinden, statt den größten Zahlenwert auszuwählen.
