Einführung
PZT wird nicht allein durch die nominale Zusammensetzung definiert. Die späteren piezoelektrischen, dielektrischen und mechanischen Eigenschaften entstehen durch den gesamten Herstellungsweg.
Für Entwickler und Einkäufer erklärt der Prozess, warum Bauteile mit ähnlicher Werkstoffbezeichnung dennoch unterschiedliche d33-, Qm-, Verlust- oder Frequenzwerte zeigen können.

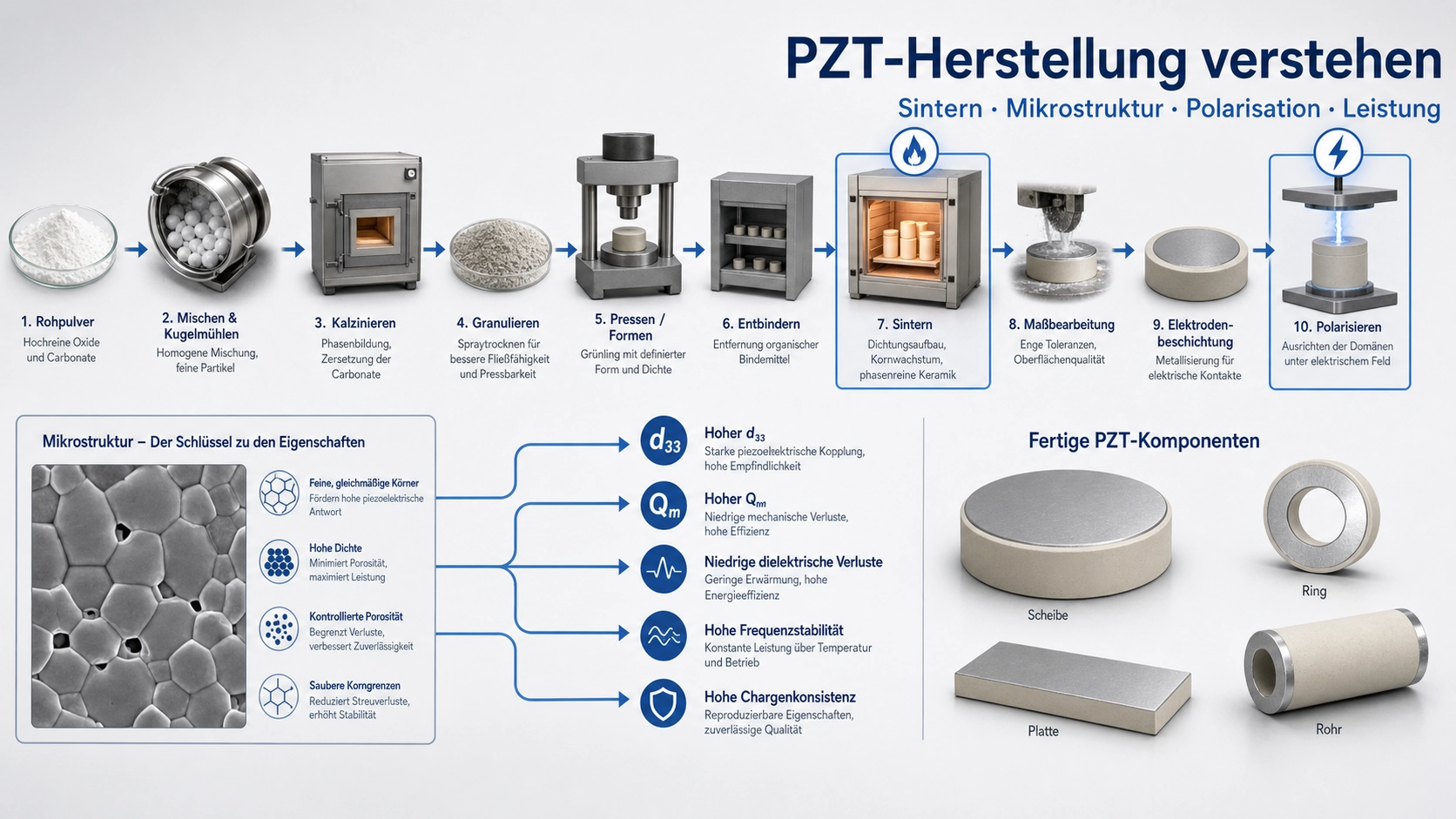

Zusammensetzung und Pulveraufbereitung
Die Zielrichtung des Werkstoffs wird über Rohstoffe, Stöchiometrie und Dotierung festgelegt. Homogene Pulver sind die Grundlage für konstante Reaktion, Dichte und elektrische Eigenschaften.
Mahlen und Kalzinieren
Mahlen beeinflusst Partikelgröße und Homogenität. Kalzinieren bildet die gewünschte PZT-Phase. Unvollständige Reaktion oder zu aggressive Wärmeführung kann die spätere Sinterbarkeit verschlechtern.
Formgebung und Sintern
Pressen, isostatisches Pressen oder Sonderverfahren werden nach Geometrie gewählt. Das Sintern bestimmt Dichte, Porosität, Kornwachstum und PbO-Verlust und ist häufig der kritischste thermische Schritt.
Bearbeitung, Elektroden und Polung
Nach dem Sintern werden Dicke, Durchmesser oder Wandstärke fertig bearbeitet. Anschließend folgen Elektroden und Polung, damit das Bauteil seine piezoelektrische Funktion erhält.
Prüfpunkte vor der Auswahl
- Pulverhomogenität und Partikelverteilung
- Gründichte und Schrumpfungsverhalten
- Sinterdichte, Porosität und Kornstruktur
- Maßtoleranzen nach dem Schleifen oder Läppen
- Polfeld, Temperatur und Haltezeit
Häufige Fehler vermeiden
- Werkstoffnamen ohne Prozessbewertung gleichzusetzen
- Frequenzstabilität nur als Maßproblem zu betrachten
- Polung als Korrektur für schlechte Keramik zu missverstehen
Angaben für die technische Bewertung
Für kundenspezifische Teile sollten Geometrie, Zielfrequenz, Toleranzen, Werkstoffrichtung, Elektroden und Stückzahl angegeben werden, damit der Prozess realistisch bewertet werden kann.
Fazit
Die PZT-Herstellung ist Teil des Werkstoffdesigns. Stabile Endparameter entstehen nur, wenn Zusammensetzung, Mikrostruktur, Maßhaltigkeit und Polung zusammen kontrolliert werden.
